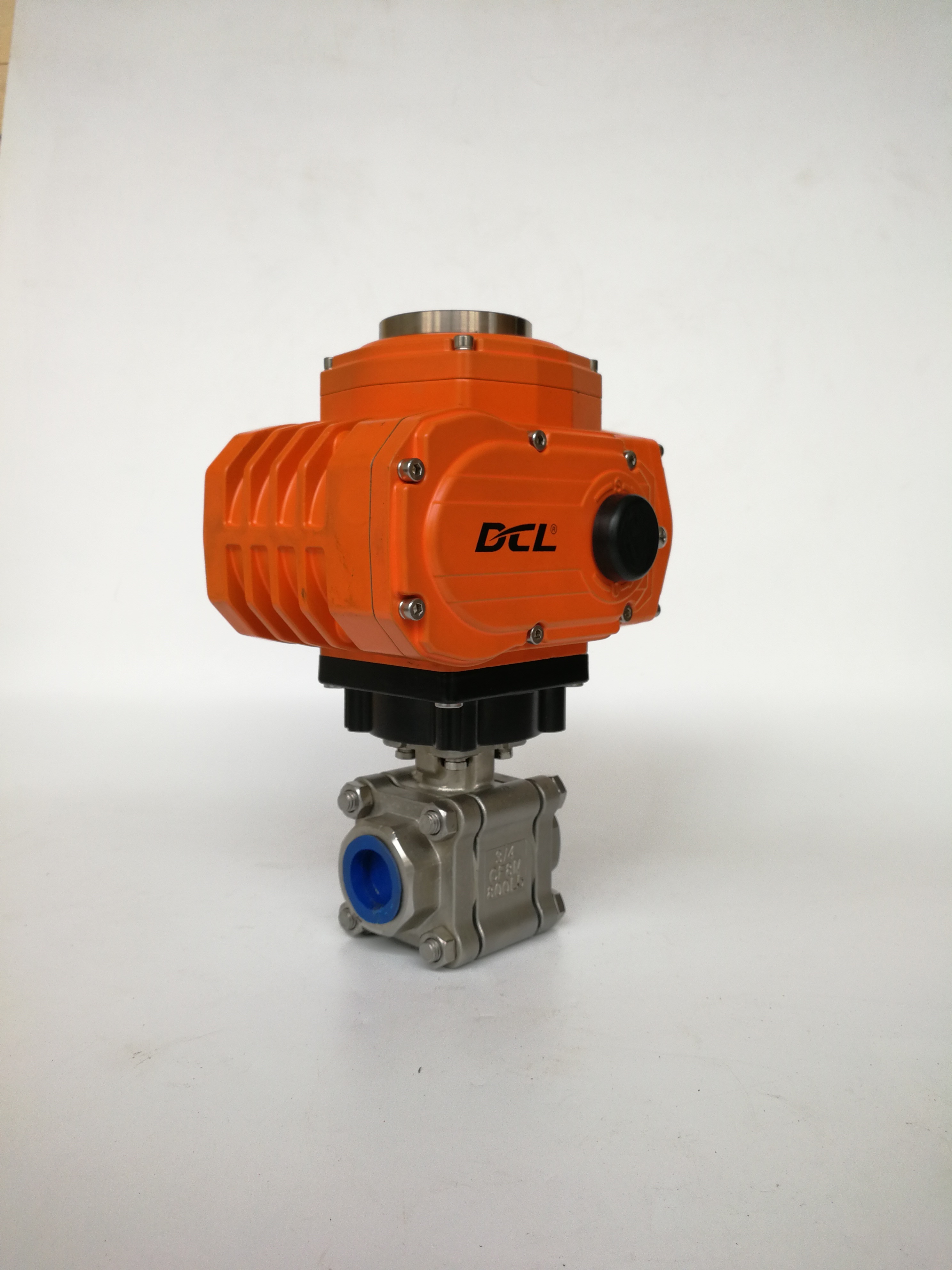

Aktuator Listrik Modulasi IP68 CSA ATEX AC110V 400Nm 30S

• Operasi seperempat putaran dengan batas mekanis
• Motor tugas berat dengan perlindungan beban berlebih termal
• Rumah paduan aluminium kasar IP68/NEMA 4X dengan lapisan bubuk
• Tingkat tahan ledakan ExdIICT4 untuk sistem Zona dan Grup C, D T4 untuk sistem Divisi
• Perlindungan torsi berlebih tersedia
• Pemanas anti-kondensasi opsional
• Instalasi langsung ISO5211 standar
• Pengoperasian manual dengan kunci Allen atau roda tangan
• Sertifikasi CSA
• Pembaruan: Model catu daya DC12V DCL-Ex05, DCL-Ex10, dan DCL-Ex20 telah memperoleh sertifikasi CSA.

Aktuator listrik tahan ledakan DCL mendukung otomatisasi katup industri di lingkungan gas eksplosif dan debu mudah terbakar yang ditentukan, tidak termasuk aplikasi tambang batu bara. Fitur perlindungannya mengatasi berbagai risiko operasional: perlindungan torsi berlebih opsional merespons beban mekanis yang berlebihan, sementara perlindungan termal motor merespons suhu belitan yang abnormal.

Perlindungan Torsi Berlebih Opsional

Endapan, partikel asing, atau penghalang lain dapat meningkatkan torsi pengoperasian katup. Ketika torsi mencapai ambang batas yang telah ditentukan, sakelar torsi opsional menginterupsi sirkuit motor, membantu membatasi pembebanan berlebihan pada katup dan transmisi aktuator.

Ambang batas perlindungan harus sesuai dengan rakitan aktuator dan katup yang dipilih. Perlindungan torsi berlebih tidak menghilangkan penghalang atau menjamin bahwa setiap bentuk kerusakan mekanis akan dicegah.

Perlindungan Belitan Motor

Pelindung termal PTC yang terletak di belitan motor menginterupsi sirkuit ketika suhu belitan mencapai sekitar 105°C. Sirkuit akan mengatur ulang setelah suhu turun ke sekitar 80–90°CDesain Penutup Tahan Api

Nilai suhu ini menggambarkan ambang batas perlindungan motor, bukan suhu sekitar yang diizinkan. Rentang sekitar aktuator yang ditentukan adalah

−25°C hingga +55°C.Desain Penutup Tahan Api

Kompartemen motor, komponen elektronik, dan sambungan menggabungkan konstruksi tahan api. Jarak sambungan yang terkontrol dan panjang keterlibatan merupakan bagian dari sistem perlindungan, membantu mencegah penyebaran penyalaan internal ke atmosfer eksplosif di sekitarnya di bawah kondisi bersertifikat.

Penutup paduan aluminium dan sambungan tahan api harus tetap konsisten dengan konstruksi yang disetujui. Pekerjaan pemasangan, pemeliharaan, dan penggantian harus mengikuti instruksi pengoperasian yang berlaku dan persyaratan sertifikasi.

Perlindungan Penutup dan Sertifikasi Area Berbahaya

Seri ini memiliki

peringkat penutup IP68. Konfigurasi perlindungan ledakan mencakup penandaan gas dan debu di bawah skema sertifikasi yang berlaku. IP68 menjelaskan perlindungan masuknya dan tidak secara independen menetapkan kesesuaian tahan ledakan.Konfigurasi bersertifikat CSA mencakup

Kelas I, Divisi 1, Grup C dan D, dan Kelas I, Zona 1 pengaturan. Kelas suhu dan penandaan lengkap harus dikonfirmasi untuk model yang dipilih daripada digabungkan di berbagai persetujuan.Sebelum memesan, verifikasi klasifikasi lokasi, grup gas atau debu, persyaratan suhu, cakupan sertifikat, tegangan suplai, dan fungsi opsional. Pemilihan akhir juga harus mengkonfirmasi torsi katup, waktu operasi, dan kompatibilitas pemasangan.

Spesifikasi:
