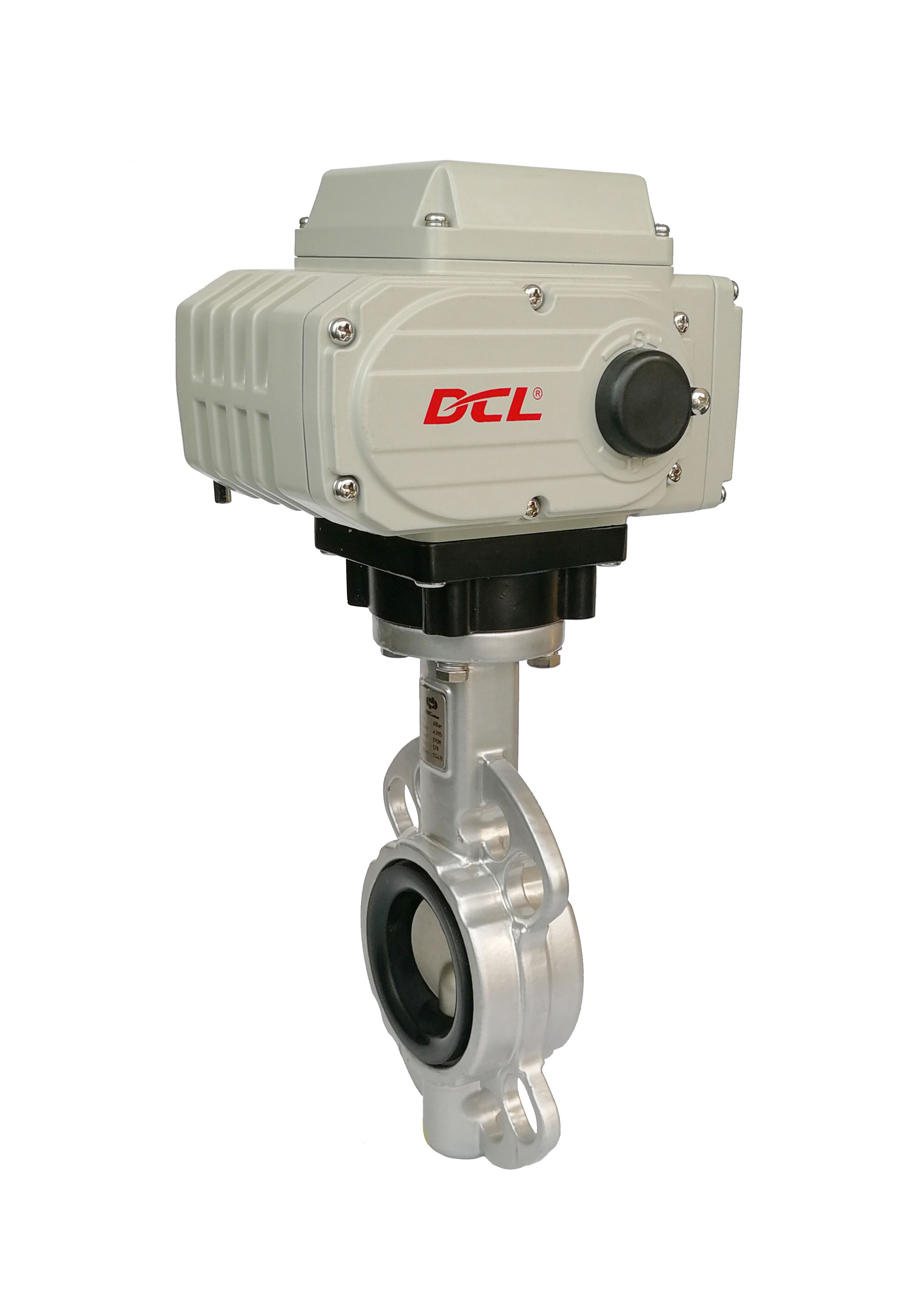

Aktuator Kontrol Katup HVAC Kompak CSA DC24V 30S 100Nm Batas Listrik

Fitur

• Operasi 1/4 putaran dengan batas mekanis
• Otomatiskan katup bola dan katup kupu-kupu untuk menyesuaikan atau memutus aliran
• Roda gigi sektor cacing paduan perunggu sangat tahan lama dan tahan terhadap gesekan gaya tinggi
• Lebih dari 10000 siklus buka dan tutup penuh dengan beban terukur penuh dengan tingkat tugas 80%
• Ukuran ringkas untuk ruang terbatas dengan rumah paduan aluminium tahan cuaca IP67/tipe 4X
• Perlindungan korosi paduan aluminium yang kuat dengan lapisan poliester yang diikat secara termal
• Semua roda gigi logam dengan roda gigi cacing pengunci sendiri
• Indikator posisi katup visual
• Dua sakelar batas listrik untuk mengkonfirmasi posisi katup, tidak memerlukan rem tambahan
• Pengoperasian manual tuas Allen
• Terdaftar CSA/sesuai UL/ditandai CE/diuji RoHS 3.0
• Pembaruan: Model catu daya DC12V DCL-02, DCL-05, DCL-10, dan DCL-20 telah memperoleh sertifikasi CSA.
• Pembaruan: Model catu daya DC24V DCL-100/200/300 telah memperoleh sertifikasi CSA.

Deskripsi

Aktuator listrik ringkas DCL mendukung otomatisasi katup dalam sirkuit air HVAC dan layanan bangunan. Dipasangkan dengan katup bola atau katup kupu-kupu yang berukuran tepat, mereka menyediakan operasi on/off atau modulasi untuk aplikasi yang memerlukan penyesuaian aliran dan pemantauan posisi katup. Kontrol suhu dan penyeimbangan hidronik bergantung pada desain sistem yang lengkap, termasuk katup, sensor, dan logika kontrol.

Kontrol Modulasi dengan Umpan Balik Posisi

Untuk aplikasi yang memerlukan pemosisian katup menengah, konfigurasi modulasi DCL yang berlaku menerima 4–20mA DC, 1–5V DC, atau 2–10V DC perintah dan memberikan umpan balik posisi 4–20mA DC.

Rentang modulasi Tipe E standar menentukan kesalahan dasar tidak lebih besar dari ±1% dan kesalahan pengulangan ≤1%. Angka-angka ini menggambarkan kinerja pemosisian aktuator daripada akurasi suhu ruangan atau akurasi pengukuran aliran air. Aplikasi yang melibatkan gerakan sering memerlukan konfirmasi tugas operasi model yang dipilih dan frekuensi pengalihan yang diizinkan.

Perlindungan Lingkungan untuk Kondisi Pemasangan

Aktuator tahan cuaca Tipe E standar menyediakan perlindungan IP67, dengan IP68 tersedia sebagai opsi, dan rentang suhu ambien yang ditentukan −25°C hingga +55°C. Pemasangan di dalam dan di luar ruangan harus dinilai terhadap batas-batas ini dan kondisi lokasi aktual.

Opsional pemanas anti-kondensasi PTC tersedia untuk konfigurasi yang berlaku. Ini membantu mengelola risiko kondensasi internal di lingkungan lembab atau lokasi dengan variasi suhu. Pemanas memerlukan daya secara independen dari gerakan katup dan tidak menggantikan entri kabel atau segel penutup yang dipasang dengan benar.

Sertifikasi dan Integrasi Sistem

Sertifikasi harus diperiksa terhadap model aktuator, tegangan, dan konfigurasi yang tepat. Sertifikasi CSA yang berlaku dan dokumentasi pendukung CE/RoHS harus dikonfirmasi selama pengadaan daripada diasumsikan mencakup setiap varian.

Sebelum integrasi, verifikasi torsi katup, dimensi pemasangan, sinyal kontrol, persyaratan umpan balik, dan kondisi lingkungan. Kemampuan kontrol analog tidak dengan sendirinya menetapkan kompatibilitas dengan protokol komunikasi otomatisasi bangunan tertentu.
