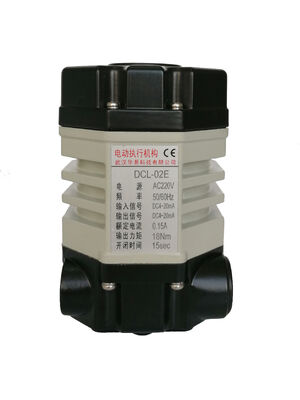

CSA IP67 18Nm Aktuator Listrik Kompak untuk Katup Bola dan Kupu-kupu Kecil

  • CSA IP67 18Nm Compact Electric Actuator for Small Ball and Butterfly Valves
  • CSA IP67 18Nm Compact Electric Actuator for Small Ball and Butterfly Valves
Tempat asal WUHAN, CINA
Nama merek DCL
Sertifikasi CE/ROHS/CSA/IP67
Nomor model DCL-02B
Kuantitas min Order 1 buah
Kemasan rincian Karton/Palet
Waktu pengiriman 7 hari kerja
Syarat-syarat pembayaran D/P,T/T,Western Union,
Menyediakan kemampuan 5000 buah/bulan
Detail produk
Waktu/torsi standar 15S/18NM Waktu/torsi opsional 7S/9NM 60S/18NM
Berat Total 1,2kg Catu Daya 24VAC/110VAC/220VAC
Tenaga motorik 6W Suhu Sekitar -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Sudut pemasangan 360° Tingkat Perlindungan IP67 NEMA4/4X
Tinggalkan pesan
Deskripsi Produk
Fitur Produk

  • Output standar 18 Nm dengan waktu operasi 15 detik.

  • Torsi maksimum 24 Nm.

  • Konfigurasi operasi opsional 7 dtk/9 Nm dan 30 dtk/25 Nm.

  • Perjalanan yang dapat disesuaikan 0–90° untuk katup bola kecil dan katup kupu-kupu.

  • Desain ringkas 1,2 kg untuk peralatan dengan ruang pemasangan terbatas.

  • Enklosur IP67 dengan rentang suhu ambien -25°C hingga +55°C.

  • Catu daya DC12V, DC24V, AC24V, AC110V, dan AC220V tergantung model.

  • Opsi kontrol on-off, posisi menengah, dan modulasi.

  • Antarmuka pemasangan langsung ISO 5211 F03, F04, dan F05.

  • Opsi persegi penggerak 9*9 mm dan 11*11 mm untuk batang katup setinggi hingga 16 mm.

  • Pemasangan melalui koneksi kabel 360° dan tujuh inti.

Deskripsi Produk

DCL-02 adalah aktuator katup listrik ringkas dengan berat sekitar 1,2 kg, dirancang untuk katup bola kecil, katup kupu-kupu, dan peralatan lain yang memerlukan gerakan putar 0–90° yang dapat disesuaikan. Jejaknya yang kecil cocok untuk aplikasi otomatisasi katup di mana ruang pemasangan terbatas.

Torsi dan Waktu Operasi

Konfigurasi standar menghasilkan torsi output 16 N·m dengan waktu operasi 15 detik. Konfigurasi opsional menyediakan 9 N·m pada 7 detik, menawarkan opsi operasi yang lebih cepat untuk aplikasi dengan persyaratan torsi yang lebih rendah. Pilih kombinasi torsi dan waktu perjalanan terhadap beban operasi aktual katup.

Enklosur dan Kondisi Aplikasi

DCL-02 memiliki enklosur IP67 dan rentang suhu operasi ambien −25°C hingga +55°C. Aplikasi termasuk pengolahan air, HVAC, otomatisasi bangunan, sistem air pemadam kebakaran, dan peralatan perpipaan industri ringkas, tergantung pada persyaratan proyek. Peringkat suhu ambien berlaku untuk lingkungan aktuator, bukan fluida proses.

Antarmuka Pemasangan Langsung

Antarmuka pemasangan ISO 5211 F03, F04, dan F05 tersedia dengan persegi penggerak 9 × 9 mm atau 11 × 11 mm. Tinggi batang katup yang diizinkan adalah hingga 16 mm.

Sebelum memesan, periksa flensa katup, dimensi batang, jarak pemasangan, dan torsi operasi. Diameter katup nominal saja tidak cukup untuk pemilihan aktuator akhir.

Catu Daya dan Opsi Kontrol

Catu daya yang tersedia meliputi 12V DC, 24V DC, 24V AC, 110V AC, dan 220V AC. Opsi kontrol meliputi operasi on/off, penghentian posisi menengah, dan kontrol modulasi, tergantung pada catu daya dan sirkuit yang dipilih.

Fungsi kontrol spesifik konfigurasi. Konfirmasikan sinyal perintah yang diperlukan, pengaturan umpan balik, dan pengkabelan sebelum mengintegrasikan aktuator ke dalam sistem kontrol.

Spesifikasi
Parameter Kinerja



TipeDCL-02
DayaDC24VAC24VAC110VAC220VDC12V
Daya Motor8W6W6W6W8W
Arus Terukur0,7A1,3A0,3A0,15A1,6A
Waktu/Torsi Standar15S/18Nm
Waktu/Torsi Opsional7S/9Nm 60S/18Nm
Sudut Putar atau putaran0∼900
Sirkuit Kontrol yang TersediaTipe GTipe A,BTipe A,B ,E ,
Berat Total1,2kg
Resistansi Isolasi100MΩ/250VDC100MΩ/500VDC
Kelas Tegangan Tahan500VAC 1 menit1500VAC 1 menit
Kelas PerlindunganIP67
Sudut Pemasangan3600 pada sudut berapa pun
Antarmuka ListrikKabel 7-inti untuk koneksi
Suhu Ambien-25∼+55°C
Sekring2A3A1A1A
Fitur
  • Operasi seperempat putaran
  • Dua sakelar batas bantu untuk mengonfirmasi posisi katup
  • Rumah aluminium cor mati tekanan tinggi yang keras dengan IP67 tahan cuaca dan NEMA 4X
  • Motor tanpa ventilasi dengan torsi awal tinggi dan gaya inersia kecil
  • Semua roda gigi pengunci mandiri logam, tetap pada posisi terakhir yang diketahui setelah kehilangan daya
  • Indikator posisi katup/indikator datar atau indikator cembung tersedia
  • Pengoperasian manual
  • Pemasangan langsung ISO5211 standar
  • Bersertifikat CSA sesuai UL 429 dan CSA C22.2, tanda CE
