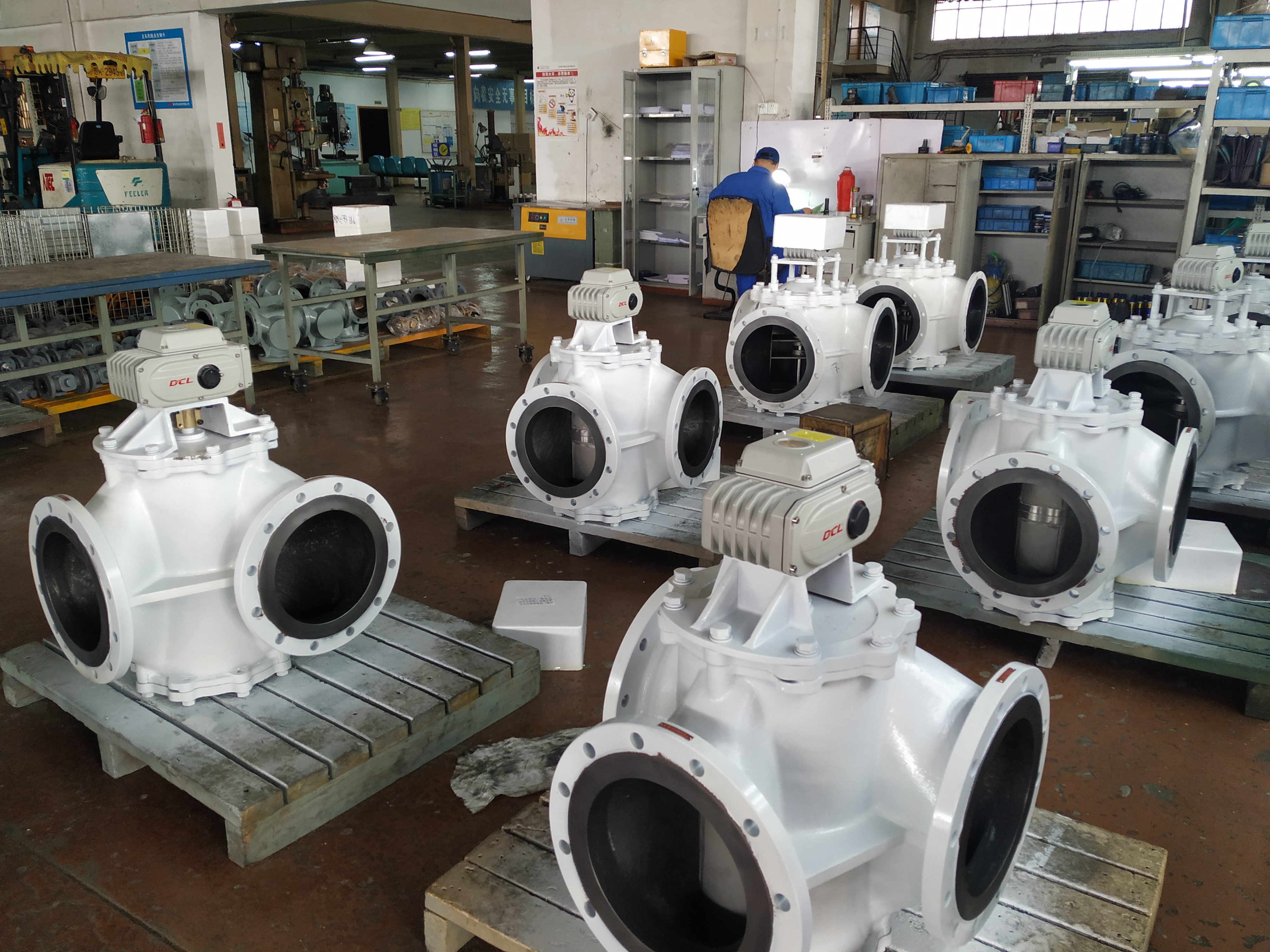

Aktuator Listrik Laut Kompak untuk Katup Bola dan Kupu-kupu Sistem Pendingin
| Catu daya | 24VAC/110VAV/220VAC/380VAC/24VDC | Sudut pemasangan | 360° |
|---|---|---|---|
| Torsi standar | 18Nm sampai 2500Nm/160in.lbs sampai 22125in.lbs | Waktu standar | 15 -an hingga 75s |
| Berat Total | 1.2kg hingga 20kg | Tenaga Motorik | 6W hingga 140W |
| Suhu Sekitar | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Tingkat Perlindungan | IP67 NEMA4/4X |
Pemancar kompak bermotor untuk kapal, kapal perang dan kapal induk yang digunakan oleh Angkatan Laut
Fitur
- Seperempat putaran dengan batas mekanis untuk katup kupu-kupu dan katup bola 2 arah/3 arah
- Hard tekanan tinggi die cast aluminium rumah dengan IP67 dan NEMA 4X kedap air
- Lapisan bubuk poliester termal, tingkat ketahanan korosi C3 dengan tes semprotan garam 1000 jam
- Tugas berat motor asinkron squirrel-kandang tertutup penuh dengan perlindungan overload termal, tingkat tugas 80%, isolasi tingkat F.
- Lebih dari 10000 kali siklus hidup terbuka/tutup penuh dengan torsi nominal.
- Semua kereta roda gigi logam dengan roda gigi cacing yang mengunci sendiri, tetap berada di posisi terakhir yang diketahui setelah kehilangan daya, tidak perlu rem tambahan
- Kinerja EMC terdepan di dunia, uji tegangan 2500V, uji EFT 4000V, uji ESD 4000V
- Indikator posisi katup visual/indikator datar atau indikator cembung tersedia
- Manual override standar dengan kunci atau roda tangan
- ISO5211 pemasangan multi-flange
- CSA bersertifikat sesuai UL 429 dan CSA C22.2/CE ditandai/RoHS 3 sesuai
Deskripsi
DCL kompak alat penggerak listrik kapal dirancang untuk katup bola yang kompatibel, katup kupu-kupu dan katup tiga arah dalam sistem pendinginan dan pengaturan suhu kapal.Aplikasi khas termasuk air tawar, sirkuit air laut dan minyak pelincir yang melayani set generator, mesin diesel dan peralatan turbin.
Desain perempat putaran menyediakan antarmuka pemasangan ISO 5211 untuk katup yang kompatibel. Konfigurasi modulasi menerima perintah kontrol dan memindahkan katup ke bukaan yang diperlukan.Literatur produk menentukan kesalahan posisi dasar tidak lebih dari ± 1% dan kesalahan pengulangan tidak lebih dari 1%.Kinerja kontrol suhu yang sebenarnya juga tergantung pada karakteristik aliran katup, sensor, logika kontrol dan beban sistem.
Kotak paduan aluminium yang kompak mendukung integrasi ke dalam paket peralatan kapal.Operasi manual dan kompatibilitas elektromagnetik harus dikonfirmasi untuk model yang dipilih agar sesuai dengan kelembabanUntuk sirkuit air laut, bahan bodi katup, komponen internal dan segel memerlukan penilaian kompatibilitas media yang terpisah.
DCL berpartisipasi dalam penyusunan standar Cina untuk katup kupu-kupu dan katup bola yang dikendalikan secara listrik.Setiap persetujuan dari perusahaan klasifikasi harus diverifikasi terhadap sertifikat yang berlaku untuk rangkaian katup lengkap yang dikirimkanPersetujuan yang dipegang oleh kelompok katup pelanggan tidak boleh disajikan sebagai sertifikasi aktuator saja.
Spesifikasi
| Jenis aktuator | Waktu standar/Torque | Waktu/Torsi opsional | Sudut berputar ((Max.range) | Total Berat | Sumber Daya | Sirkuit kontrol yang dipilih |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° disesuaikan | 1.2kg | DC12V/DC24V/AC24V AC110V/AC220V | Jenis A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0 ~ 360° disesuaikan | 2.5kg | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | Jenis A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0 ~ 360° disesuaikan | 4.5kg | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | Jenis A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° disesuaikan | 9kg | DC24V/AC24V AC110V/AC220V/AC380V | Jenis A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° disesuaikan | 19kg | DC24V/AC110V/AC220V/AC380V | Jenis A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5kg | ||||
| DCL-300 | 110S/3000Nm | 20kg | ||||
| Parameter Kinerja Daftar tipe penyesuaian ((Tipe E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° disesuaikan | 4.5kg | DC24V ± 10% | Tipe GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5kg | |||
| Jenis aktuator | Klep Kupu-kupu ((≤PN1.0MPa) | Klep bola ((≤PN1.6MPa) | Valve ventilasi ((≤PN0,1MPa) |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50 ~ 65 | DN40 | DN50 ~ 80 |
| DCL-10 | DN80 ~ 100 | DN50 ~ 65 | DN100~200 |
| DCL-20 | DN125 ~ 150 | DN80 ~ 100 | DN250 ~ 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN250 | DN150 | DN500 ~ 600 |
| DCL-100 | DN300 | DN200 | DN700 ~ 800 |
| DCL-200 | DN350 ~ 400 | DN250 | DN900 |
| DCL-300 | DN450 ~ 600 | DN300 ~ 350 | DN1000 ~ 1200 |
