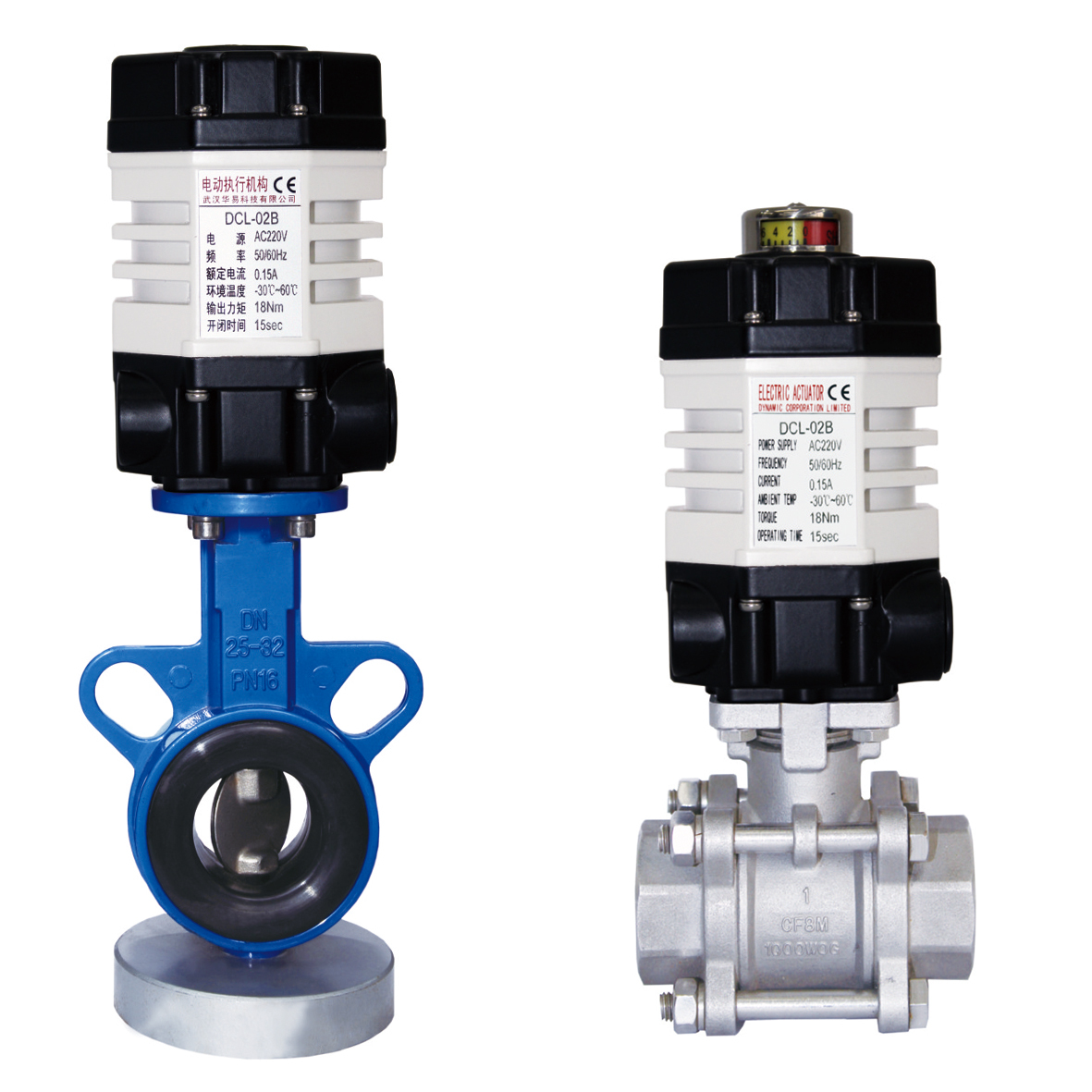

Aktuator Elektrik Quarter-Turn Subminiatur CSA IP67 18Nm

  • CSA IP67 18Nm Subminiature Quarter-Turn Electric Actuator
  • CSA IP67 18Nm Subminiature Quarter-Turn Electric Actuator
Tempat asal WUHAN, CINA
Nama merek DCL
Sertifikasi CE/ROHS/CSA/IP67
Nomor model DCL-02B
Kuantitas min Order 1 buah
Kemasan rincian Karton/Palet
Waktu pengiriman 7 Hari Kerja
Syarat-syarat pembayaran D/P,T/T,Western Union,
Menyediakan kemampuan 5000 buah/bulan
Detail produk
Waktu/torsi standar 15S/18NM Waktu/torsi opsional 7S/9NM 60S/18NM
Berat Total 1.2KG Catu daya 24VAC/110VAC/220VAC
Tenaga Motorik 6W Suhu lingkungan -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Sudut pemasangan 360° Tingkat Perlindungan IP67 NEMA4/4X
Menyoroti

Aktuator elektrik CSA IP67

,

Aktuator quarter-turn subminiatur

,

Aktuator elektrik 18Nm ringkas
Tinggalkan pesan
Deskripsi Produk
Fitur Produk

  • Output standar 18 Nm dengan waktu operasi 15 detik.

  • Torsi maksimum 24 Nm.

  • Konfigurasi operasi opsional 7 dtk/9 Nm dan 30 dtk/25 Nm.

  • Perjalanan yang dapat disesuaikan 0–90° untuk katup bola dan kupu-kupu kecil.

  • Desain ringkas 1,2 kg untuk peralatan dengan ruang pemasangan terbatas.

  • Enklosur IP67 dengan rentang suhu ambien -25°C hingga +55°C.

  • Catu daya DC12V, DC24V, AC24V, AC110V, dan AC220V tergantung model.

  • Pilihan kontrol on-off, posisi menengah, dan modulasi.

  • Antarmuka pemasangan langsung ISO 5211 F03, F04, dan F05.

  • Pilihan square penggerak 9*9 mm dan 11*11 mm untuk batang katup setinggi hingga 16 mm.

  • Pemasangan melalui kabel 360° dan kabel tujuh inti.

Deskripsi Produk

DCL-02 adalah aktuator listrik seperempat putaran subminiatur dengan berat sekitar 1,2 kg. Didesain untuk katup bola kecil, katup kupu-kupu, dan perangkat lain yang memerlukan gerakan putar 0–90° yang dapat disesuaikan.

Konfigurasi standarnya memberikan torsi output 16 Nm dengan waktu operasi 15 detik, sementara torsi maksimum yang tertera adalah 24 Nm. Konfigurasi opsional mencakup 7 detik pada 9 Nm dan 30 detik pada 25 Nm, memungkinkan kecepatan operasi disesuaikan dengan kebutuhan torsi katup.

Aktuator memiliki enklosur IP67 dan rentang suhu ambien -25°C hingga +55°C. Aplikasi umum meliputi pengolahan air, HVAC, otomatisasi bangunan, sistem air pemadam kebakaran, peralatan industri, dan sistem perpipaan otomatis kecil.

Antarmuka pemasangan langsung ISO 5211 F03, F04, dan F05 tersedia dengan square penggerak 9*9 mm atau 11*11 mm. Ketinggian batang katup yang diizinkan hingga 16 mm. Flensa katup, dimensi batang, dan torsi operasi aktual harus diperiksa sebelum memesan daripada hanya memilih aktuator berdasarkan diameter katup nominal.

Tergantung pada catu daya dan sirkuit kontrol, DCL-02 dapat memberikan operasi on-off, kontrol posisi menengah, atau kontrol modulasi. Catu daya yang tersedia meliputi DC12V, DC24V, AC24V, AC110V, dan AC220V, membuat aktuator cocok untuk peralatan ringkas dan sistem otomatisasi katup tegangan rendah.

Spesifikasi
Parameter Kinerja
Tipe DCL-02
Daya DC24V AC24V AC110V AC220V DC12V
Daya Motor 8W 6W 6W 6W 8W
Arus Terukur 0,7A 1,3A 0,3A 0,15A 1,6A
Waktu/Torsi Standar 15Dtk/18Nm
Waktu/Torsi Opsional 7Dtk/9Nm 60Dtk/18Nm
Sudut Putar atau putaran 0～900
Sirkuit Kontrol yang Tersedia Tipe G Tipe A,B Tipe A,B ,E ,
Berat Total 1,2kg
Resistansi Isolasi 100MΩ/250VDC 100MΩ/500VDC
Kelas Tegangan Tahan 500VAC 1 menit 1500VAC 1 menit
Kelas Perlindungan IP67
Sudut Pemasangan 3600 di setiap sudut
Antarmuka Listrik Kabel 7 inti untuk koneksi
Suhu Ambien -25～+55℃
Sekring 2A 3A 1A 1A
Fitur
  • Operasi seperempat putaran
  • Dua sakelar batas bantu untuk mengonfirmasi posisi katup
  • Rumah aluminium cor mati keras tekanan tinggi dengan IP67 tahan cuaca dan NEMA 4X
  • Motor tanpa ventilasi dengan torsi start tinggi dan gaya inersia kecil
  • Semua roda gigi pengunci mandiri logam, tetap pada posisi terakhir yang diketahui setelah kehilangan daya
  • Indikator posisi katup/indikator datar atau indikator cembung tersedia
  • Penggantian manual
  • Pemasangan langsung ISO5211 standar
  • Bersertifikat CSA sesuai UL 429 dan CSA C22.2, tanda CE
