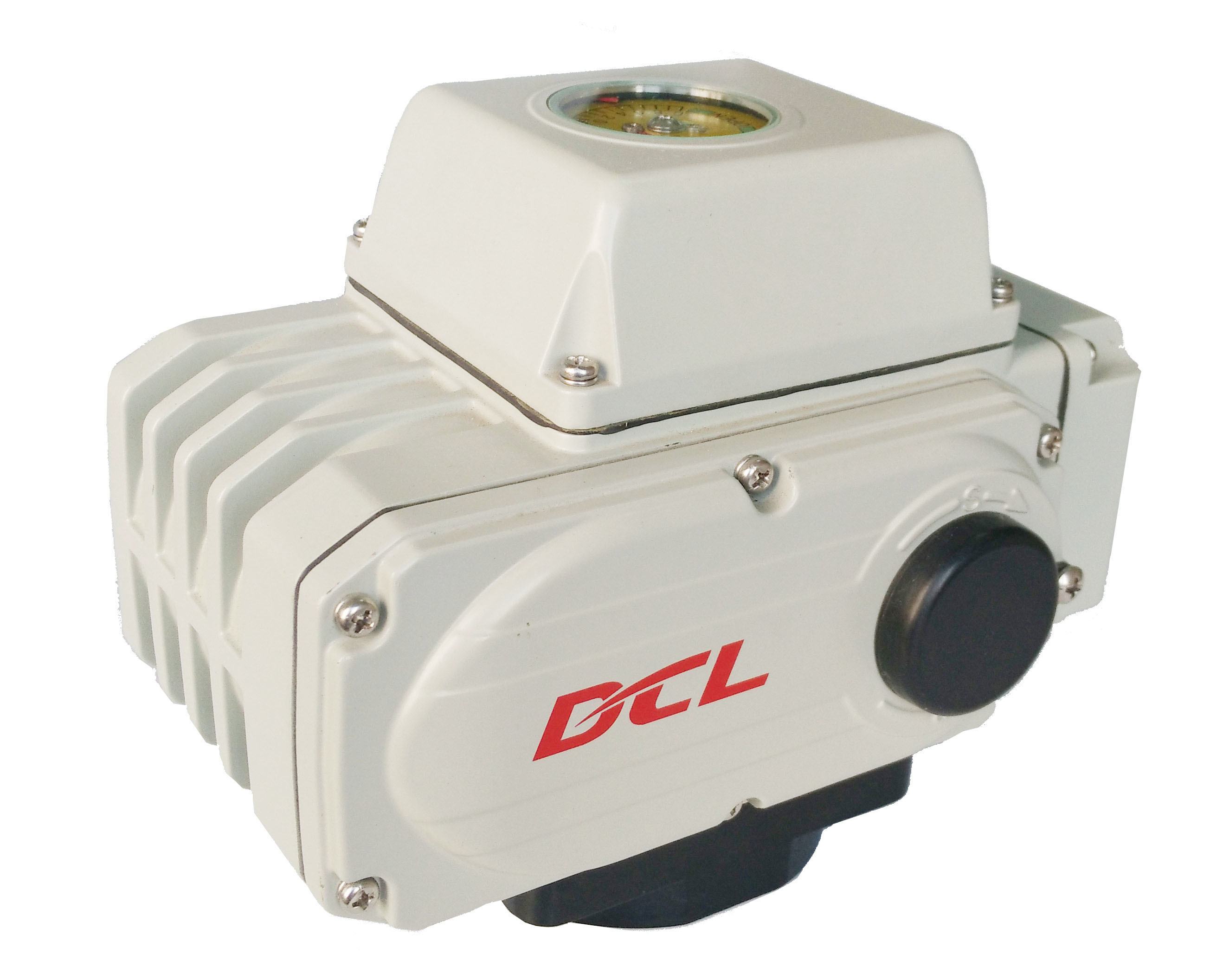

IP67 tahan cuaca Quarter-Turn Electric Actuator 16 ∼ 3000 Nm

• Torsi output standar dari 16 hingga 3000 Nm, dengan torsi maksimum dari 24 hingga 3900 Nm.
• IP67 sebagai standar, dengan IP68 tersedia pada konfigurasi yang dipilih.
• Kisaran suhu lingkungan yang ditentukan antara -25°C hingga +55°C.
• Dirancang untuk katup bola, katup kupu-kupu dan aplikasi putaran seperempat lainnya.
• ISO 5211 antarmuka pemasangan langsung, dengan dimensi flange dan drive tergantung pada model.
• Tersedia dengan kontrol on-off, posisi-feedback atau modulasi.
• Versi modulasi menerima input 4?? 20 mA, 1?? 5 VDC atau 2?? 10 VDC dan memberikan umpan balik 4?? 20 mA.
• Kesalahan modulasi dasar tidak lebih dari ± 1%, dengan kesalahan repeatability tidak lebih dari 1%.
• Sumber daya DC12V, DC24V, AC24V, AC110V, AC220V dan AC380V tergantung pada model.
• Opsional Modbus RTU, perlindungan torsi yang berlebihan, pemanasan anti kondensasi, operasi manual dan kembalinya yang aman.
• Model yang dipilih dengan pembukaan cepat memberikan waktu operasi 90° hanya dua detik pada torsi yang ditentukan.
• Operasi 1/4 putaran dengan batas mekanis
• Ventil bola otomatis dan katup kupu-kupu untuk menyesuaikan atau memotong aliran
• Semua perlengkapan sektor cacing paduan perunggu sangat tahan lama dan tahan terhadap gesekan kekuatan tinggi
• Lebih dari 10000 kali siklus hidup terbuka dan dekat penuh dengan beban nominal penuh dengan tingkat tugas 80%
• Ukuran kompak untuk ruang batas dengan tahan cuaca IP67/tipe 4X aluminium alloy housing
• Perlindungan korosi paduan aluminium yang kuat dengan lapisan poliester termal
• Semua kereta roda gigi logam dengan roda gigi cacing yang mengunci sendiri
• Indikator posisi katup visual
• Dua saklar batas listrik untuk mengkonfirmasi posisi katup, tidak diperlukan rem tambahan
• Allen menangani manual override
• Daftar CSA/sesuai UL/menandai CE/diuji RoHS 3.0
• Pembaruan:Model catu daya DC12V DCL-02, DCL-05, DCL-10 dan DCL-20 telah memperoleh sertifikasi CSA.
• Pembaruan:Model catu daya DC24V DCL-100/200/300 telah mendapat sertifikasi CSA.

DCL tahan cuaca seperempat putaran aktuator listrik dirancang untuk otomatisasi katup dalam pengolahan air, sistem air limbah, HVAC, otomatisasi bangunan, pembangkit listrik, peralatan laut,Pengolahan kertas dan aplikasi industri umum.

Rentang ini mencakup model dari DCL-02 hingga DCL-300, dengan torsi output standar dari 16 hingga 3000 Nm. IP67 adalah standar pada rangkaian produk utama, sementara IP68 tersedia pada konfigurasi yang dipilih.Kisaran suhu lingkungan yang dinyatakan adalah -25°C sampai +55°C.

ISO 5211 antarmuka pemasangan langsung tersedia untuk katup bola yang kompatibel, katup kupu-kupu dan katup putar lainnya.ketinggian batang katup dan torsi operasi yang diperlukan harus diperiksa sebelum memesan.

Konfigurasi kontrol termasuk operasi on-off, umpan balik kontak pasif, umpan balik resistansi dan kontrol modulasi.1 ′5 VDC atau 2 ′10 VDC perintah dan memberikan 4 ′20 mA umpan balik posisi katupKesalahan dasar yang ditentukan tidak lebih dari ± 1%, dengan kesalahan repeatability tidak lebih dari 1%.

Fungsi opsional termasuk pemanas anti kondensasi untuk lingkungan lembab, komunikasi Modbus RTU, perlindungan torsi yang berlebihan, operasi manual dan pengembalian energi yang tersimpan yang aman.IP68 tidak boleh ditafsirkan sebagai persetujuan untuk layanan bawah laut permanen kecuali kedalaman dan durasi perendaman yang diperlukan dikonfirmasi secara terpisah.
