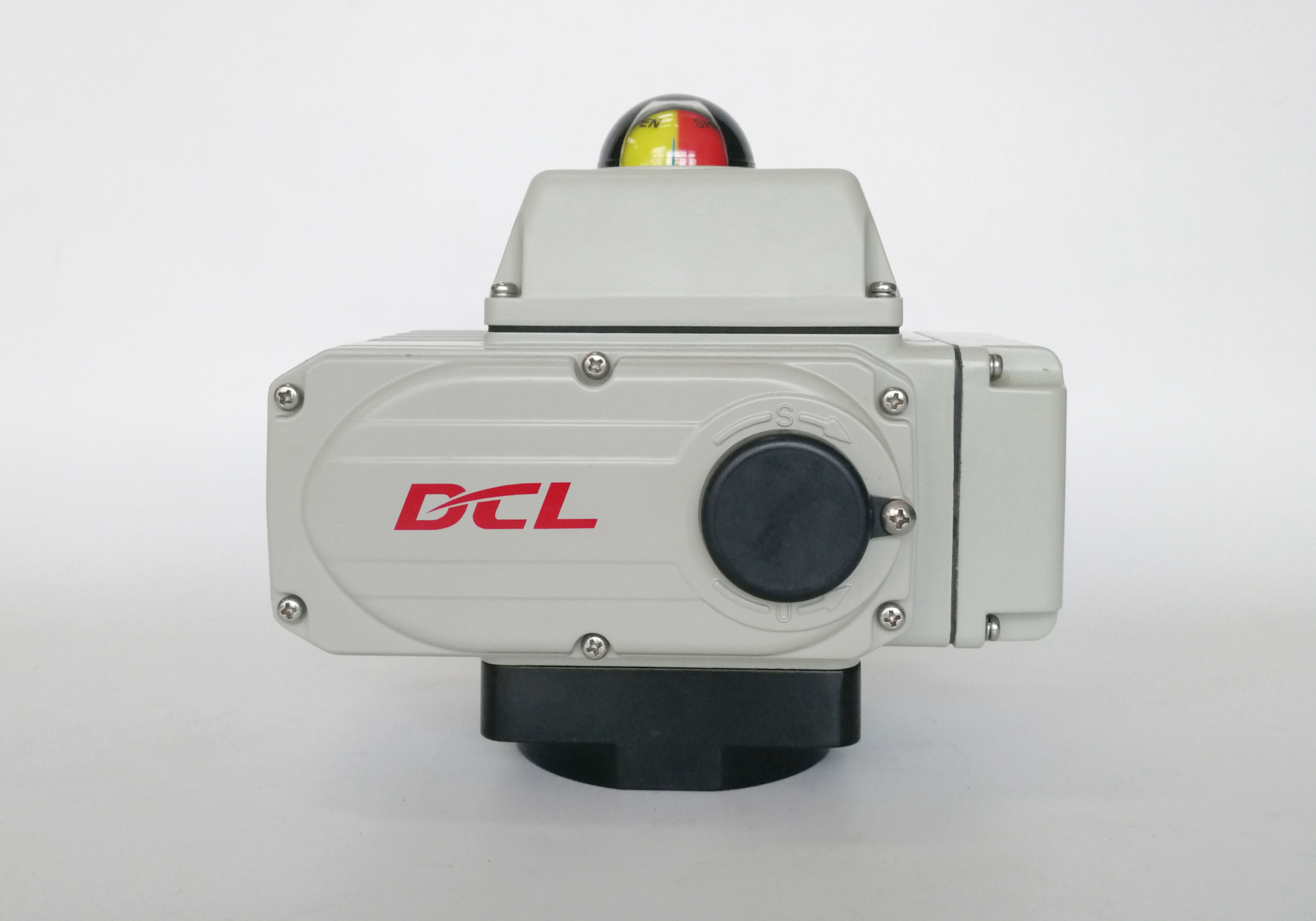

CSA 30S 100Nm operasi putar 1/4 dengan batas mekanis aktuator ringkas

Motor induksi tipe reversibel tanpa ventilasi dilengkapi aktuator ringkas

Fitur

• Operasi 1/4 putaran dengan batas mekanis
• Otomatiskan katup bola dan katup kupu-kupu untuk menyesuaikan atau memutus aliran
• Roda gigi sektor cacing paduan perunggu sangat tahan lama dan tahan terhadap gesekan gaya tinggi
• Lebih dari 10.000 siklus buka dan tutup penuh dengan beban penuh terukur dengan tingkat kerja 80%
• Ukuran ringkas untuk ruang terbatas dengan rumah paduan aluminium tahan cuaca IP67/tipe 4X
• Perlindungan korosi paduan aluminium yang kuat dengan lapisan poliester yang terikat secara termal
• Semua rangkaian roda gigi logam dengan roda gigi cacing pengunci sendiri
• Indikator posisi katup visual
• Dua sakelar batas listrik untuk mengkonfirmasi posisi katup, tidak memerlukan rem tambahan
• Pengoperasian manual gagang Allen
• Terdaftar CSA/sesuai UL/bermerek CE/diuji RoHS 3.0
• Pembaruan: Model catu daya DC12V DCL-02, DCL-05, DCL-10, dan DCL-20 telah memperoleh sertifikasi CSA.
• Pembaruan: Model catu daya DC24V DCL-100/200/300 telah memperoleh sertifikasi CSA.

Deskripsi

Aktuator listrik ringkas DCL direkayasa untuk integrasi yang andal ke dalam sistem otomatisasi bangunan dan HVAC modern. Umumnya dipasangkan dengan katup kupu-kupu, mereka memberikan kontrol yang tepat terhadap suhu dalam ruangan, volume udara, aliran air, dan keseimbangan sistem hidronik.

Modulasi Frekuensi Tinggi dan Masa Layanan Panjang
Untuk aplikasi yang membutuhkan pemosisian katup yang sering dan tepat, aktuator DCL menggunakan motor tugas berat dengan siklus kerja hingga 70%. Hal ini memungkinkan modulasi yang sering dan pemosisian berulang sambil mempertahankan kinerja yang stabil selama periode operasi yang diperpanjang. Desain mekanis dan listriknya yang tahan lama membantu mengurangi persyaratan perawatan dan mendukung biaya kepemilikan total yang lebih rendah selama masa pakai aktuator.

Operasi Andal untuk Aplikasi Dalam dan Luar Ruangan
Dirancang untuk lingkungan HVAC yang menuntut, aktuator listrik ringkas DCL cocok untuk pemasangan di dalam dan di luar ruangan. Pemanas anti-kondensasi opsional dapat diintegrasikan untuk membantu mencegah penumpukan kelembaban internal dan mengurangi risiko korosi terkait kondensasi.

Kepatuhan dengan Standar Keamanan Internasional
Aktuator listrik HVAC DCL diuji sesuai dengan persyaratan UL dan CSA yang berlaku dan dicakup oleh sertifikasi CSA. Mereka juga diverifikasi secara independen oleh SGS untuk kepatuhan dengan persyaratan CE dan RoHS, mendukung penggunaan dalam proyek otomatisasi bangunan dan HVAC internasional.
