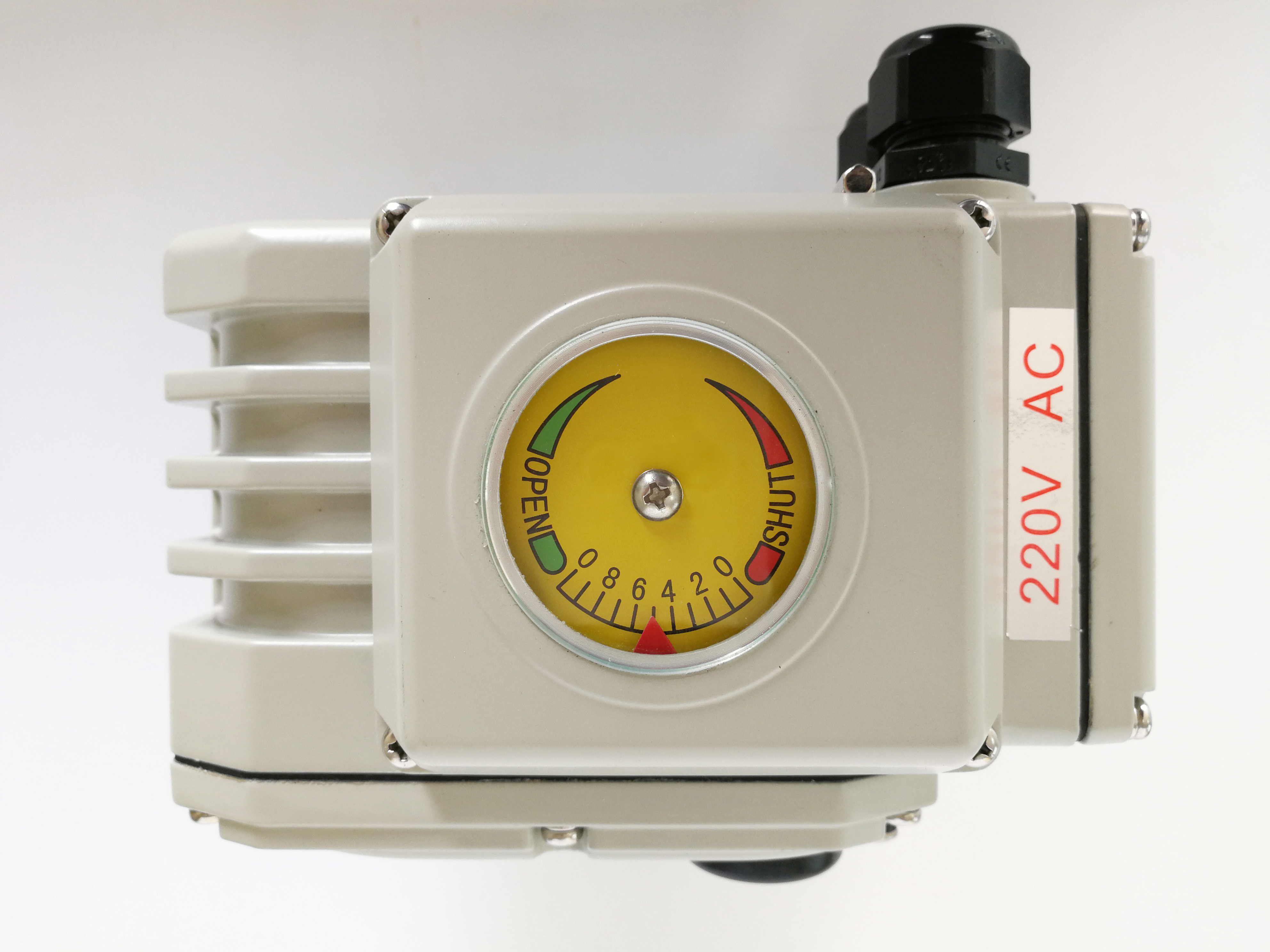

CSA IP67 Kompak 90° AC24V 200Nm Smart Electric Actuator

  • CSA IP67 Compact 90° AC24V 200Nm Smart Electric Actuator
Tempat asal WUHAN, CINA
Nama merek DCL
Sertifikasi CE/ROHS/CSA/IP67
Nomor model DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Kuantitas min Order 1 buah
Kemasan rincian Karton/Pallet
Waktu pengiriman 7 hari kerja
Syarat-syarat pembayaran D/P,T/T,Western Union,MoneyGram
Menyediakan kemampuan 5000 PC/bulan
Detail produk
Waktu/torsi standar 15S hingga 75S/18NM hingga 2500nm/160in.lbs ke 22125in.lbs Sudut pemasangan 360°
Sinyal masukan 4-20mA atau 2-10V / 1-5V opsional Sinyal Keluaran 4-20mA
Suhu lingkungan -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Berat keseluruhan 2.5kg hingga 20kg
Tenaga Motorik 10W hingga 140W Tingkat Perlindungan IP67 NEMA4/4X
Catu daya 24VAC/110VAV/220VAC
Menyoroti

aktuator listrik pintar tahan air IP67

,

aktuator listrik ringkas 90°

,

aktuator torsi 24V 200Nm
Tinggalkan pesan
Deskripsi Produk

Perlindungan torsi atas kompak pemicu listrik cerdas / kontrol uji torsi

Parameter DCL-05E ~ 250E.pdf

Fitur

  • Separuh putaran dengan batas mekanis
  • Desain integral dari motor/kotak kontrol/rumah untuk membuat seluruh aktuator kompak
  • Perlindungan atas torsi dengan fungsi pengujian torsi dari pengontrol full potted cerdas
  • EMC berkinerja tinggi dengan EFT, ESD dan lonjakan tegangan tinggi yang diuji untuk kontrol pack
  • Motor tugas berat dengan perlindungan overload termal
  • Hard tekanan tinggi die cast aluminium rumah dengan cuaca tahan IP67 dan NEMA 4X
  • Indikator posisi katup/indikator datar atau indikator cembung tersedia
  • Penolakan manual dengan kunci atau roda tangan
  • Sertifikasi CSA untuk UL dan standar CSA/merek CE/RoHS 3.0 lulus

Spesifikasi

Jenis DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Kekuatan AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Torsi output 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Waktu Akting 20S 30S 30S 30S 45S 30S 90S 110S
Sudut belokan 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Kekuatan motor 10W 25W 40W 90W 90W 120W 140W 140W
Listrik nominal 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Total Berat 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sinyal Masuk 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Kesalahan Dasar Tidak lebih dari ± 1%
Kesalahan Bersilang Tidak lebih dari 1%
Ruang Mati 00,5%-5,0% disesuaikan
Karakteristik pengedap 0 kali
Kesalahan berulang di Aktuator ≤ 1%
Resistensi Isolasi AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Kelas Tegangan Tahan AC24V:500VAC 1 menit AC110/220V:1500VAC 1 menit
Kelas Perlindungan IP67
Sudut pemasangan 360° pada setiap sudut
Antarmuka Listrik Dua G1/2 Wate-proof Kabel konektor, satu untuk kabel listrik dan satu untuk saluran sinyal
Suhu Lingkungan -20°C~+55°C
Fungsi Opsional Pelindung torsi berlebihan/Pemanas Pengeringan/Switch kontak pasif/Indikator kubah/Gang
Perhatikan Setiap sinyal input atau output lain yang diperlukan, silakan jelaskan dalam pesanan pembelian.

Deskripsi

DCL Smart Modulating Electric Actuator terintegrasi dengan positioner Electric Positioning System (EPS),di mana sudut rotasi poros drive output mempertahankan hubungan proporsional linier yang tepat dengan sinyal kontrol input yang tersedia dalam 4 ∼ 20 mA, protokol sinyal 2V10 atau 1V5 V.

Kontroler cerdas juga memiliki fungsi pemantauan arus motor secara real time.Kontroler diprogram untuk memotong pasokan listrik motor tepat 3 detik setelah mendeteksi arus ini lonjakanIni merupakan mekanisme perlindungan torsi elektronik, yang menawarkan presisi yang lebih tinggi dibandingkan dengan solusi perlindungan torsi mekanik tradisional.

Semua aktuator telah menjalani pengujian sertifikasi pihak ketiga yang ketat oleh CSA, sesuai sepenuhnya dengan standar industri UL dan CSA.Rating siklus kerja terus-menerus untuk seluruh seri produk melebihi 70%Selain itu, sistem posisi EPS menggabungkan fungsi kalibrasi otomatis,yang secara efektif menghilangkan fenomena "berburu" (osilasi di sekitar posisi yang ditetapkan) dan memberikan sinyal output standar untuk pemantauan posisi secara real time.

Weather Proof 360° CSA Quarter Turn Electric Actuator Weather Proof 360° CSA Quarter Turn Electric Actuator
