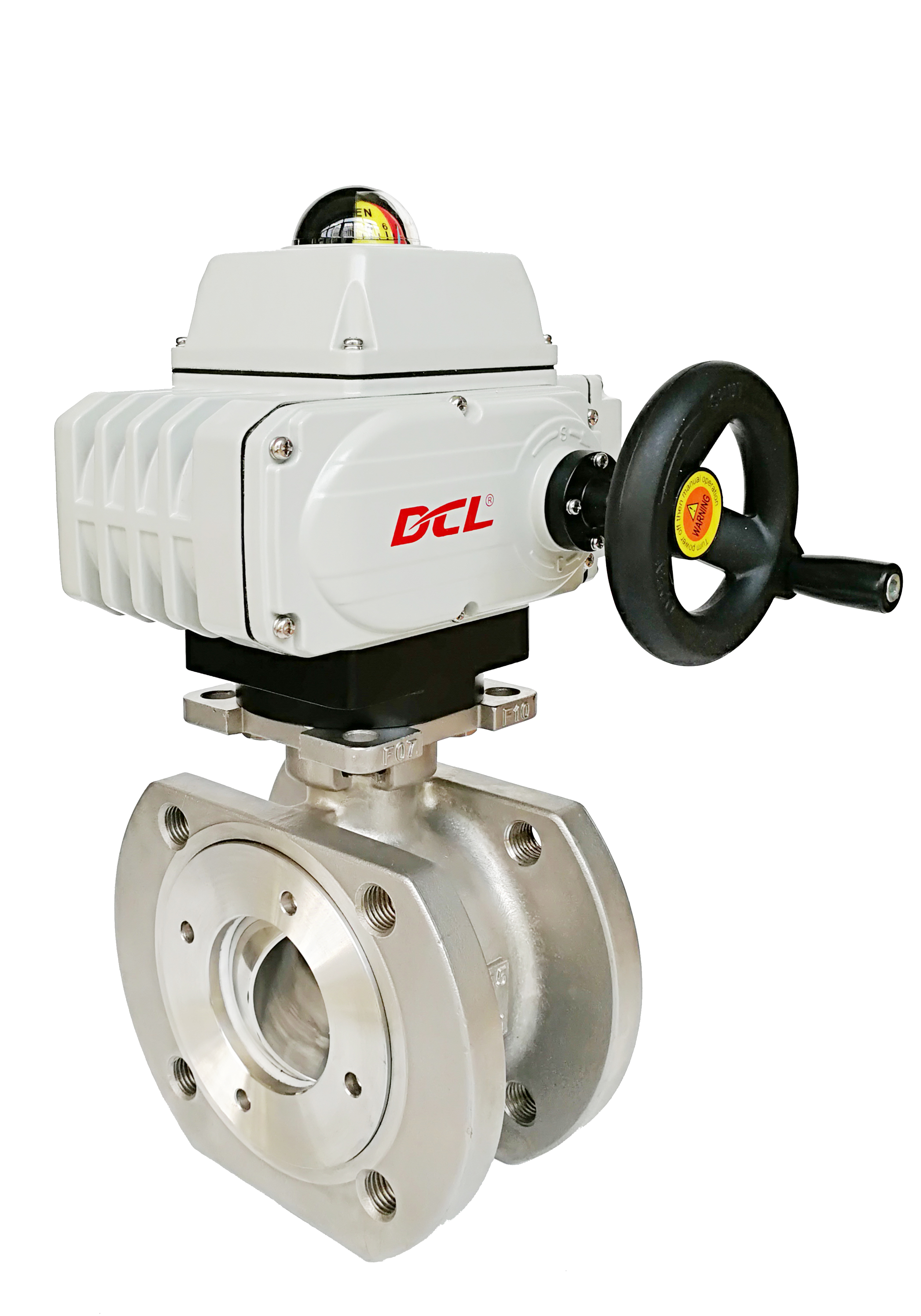

400Nm Ball Valve DC24V 9,5kgKompak Aktuator

Fitur

• Operasi perempat giliran dengan batas mekanis
• Ketahanan air IP67 yang kokoh, kandang aluminium die cast yang kuat/tes 100% di bawah air
• Dua saklar batas bantu untuk mengkonfirmasi posisi katup
• Indikator posisi katup visual/datar atau cembung
• Manual override/handwheel opsional
• Komponen pemanas elektronik PTC opsional untuk antikondensasi
• Perlindungan overload termal motor tugas berat dengan pelindung overheating PTC
• Gear cacing yang mengunci sendiri membuat aktuator tetap di posisi terakhirnya ketika kehilangan daya
• Over torsi pelindung opsional untuk aktuator torsi lebih besar dari 100Nm
• Tombol mati darurat lokal opsional
• CSA bersertifikat sesuai dengan standar UL/menandai CE

Deskripsi

DCL-serial umum aktuator listrik biasanya digunakan untuk mengoperasikan perangkat seperempat putaran seperti klep kupu-kupu, klep bola, damper, atau swinging lengan.motor menggerakkan kotak gigi sepenuhnya logam yang tahap terakhirnya adalah set worm-gear; poros output berputar 90°, dan cam internal mengaktifkan saklar batas untuk menghentikan motor secara otomatis pada akhir perjalanan.motor berputar ke arah yang berlawanan untuk mengembalikan output ke posisi aslinya.

Semua aktuator DCL menggunakan roda cacing tembaga-paduan (perunggu) yang dirumuskan secara khusus sebagai unit monolitik, bukan hanya dilapisi permukaan.ketahanan pemakaian, dan daya tahan keseluruhan.

Dalam aktuator listrik yang khas, komponen yang paling rentan adalah gir cacing tahap akhir atau gigi dorong, karena terletak paling dekat dengan output dan oleh karena itu menahan torsi dan gesekan terbesar.Dengan kata lain, desain dan bahan dari worm gear sangat menentukan umur kerja aktuator.

DCL meningkatkan umur panjang dengan dua cara:

• Desain roda cacing berradius besar (lengan panjang) dengan meningkatkan radius efektif, untuk torsi tertentu, gaya radial pada gigi gigi berkurang,sehingga mengurangi tekanan per gigi dan mengurangi keausan dan kelelahan.

• Penggunaan roda cacing penuh perunggu (paduan tembaga), bukan hanya yang dilapisi, ini menghilangkan risiko keausan atau pengelupasan.Konformitas yang baik di bawah kontak geser, dan perilaku gesekan yang stabil selama masa pakai yang panjang.

Hasilnya, kombinasi DCL dari diameter besar, roda cacing penuh perunggu yang dipasangkan dengan poros cacing yang keras dan diolah dengan presisi memberikan yang handal, tahan lama,transmisi berisik rendah dengan umur yang diperpanjang secara signifikan dibandingkan dengan aktuator yang menggunakan gigi berlapis atau berukuran kecil.

Spesifikasi
