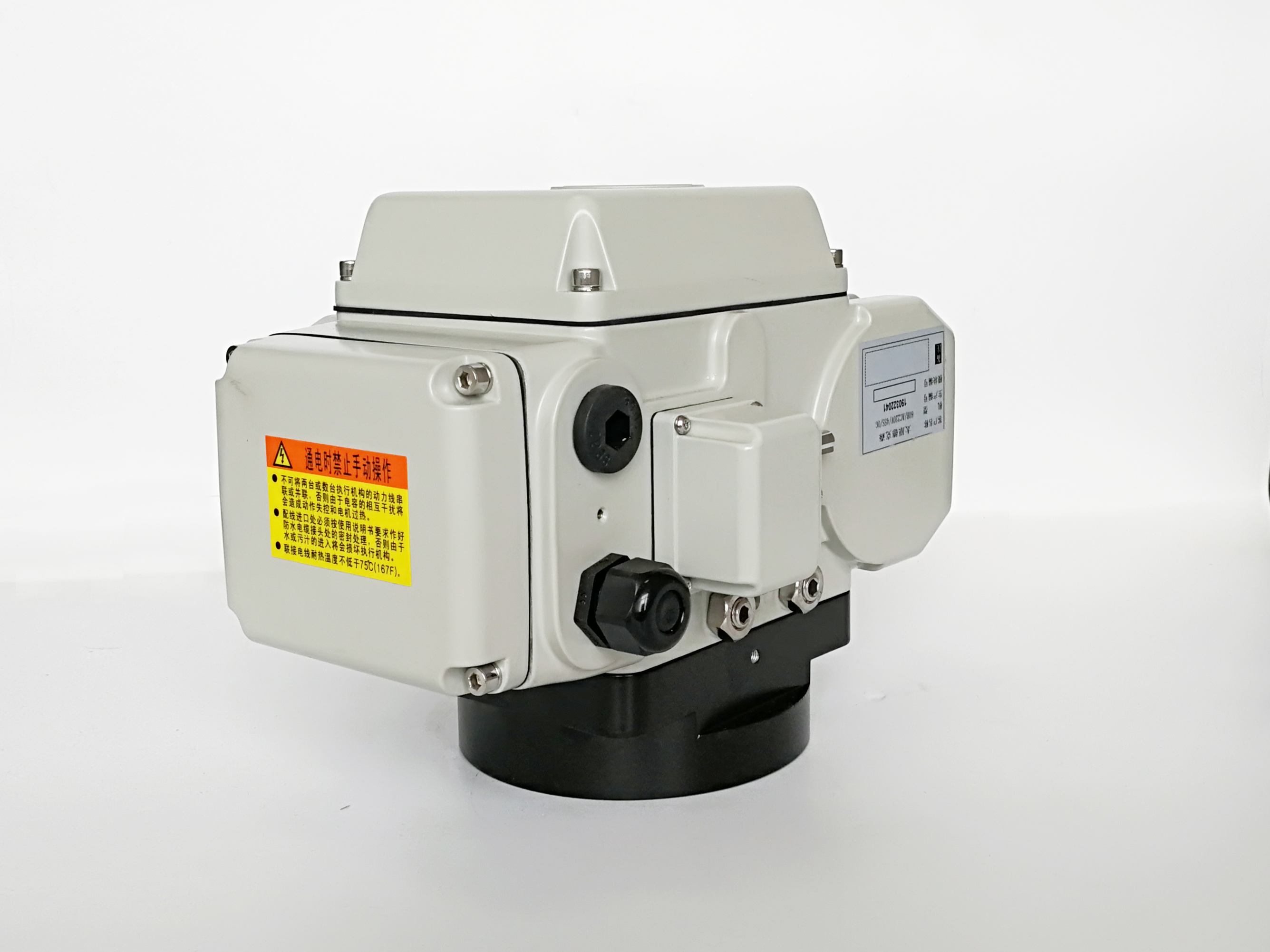

Aktuator Listrik Buka Cepat IP67 CSA CE/UL 20Nm 2S

  • IP67 CSA CE/UL 20Nm 2S Quick-Opening Electric Actuator
Tempat asal WUHAN, CINA
Nama merek DCL
Sertifikasi CE/ROHS/CSA/IP67
Nomor model DCL-K40
Kuantitas min Order 1 buah
Kemasan rincian Karton/Palet
Waktu pengiriman 7 hari kerja
Syarat-syarat pembayaran D/P,T/T,Western Union,
Menyediakan kemampuan 5000 buah/bulan
Detail produk
Nama Aktuator Listrik Terbuka dan Tutup Cepat Catu Daya 24VAC/110VAV/220VAC/380VAC/24VDC
Jenis Aktuator kecepatan cepat Operasi 1/4 Operasi Turn
Tingkat Perlindungan IP67 Kehidupan Lebih dari 10.000 kali siklus hidup
Tinggalkan pesan
Deskripsi Produk

Fitur Produk DCL-K10

  • Tersedia dalam konfigurasi 20 Nm/2 dtk, 45 Nm/4 dtk, dan 72 Nm/8 dtk.

  • Perjalanan yang dapat disesuaikan 0–90°; waktu operasi didasarkan pada langkah penuh 90°.

  • Mendukung DC24V, AC24V, AC110V, AC220V, dan AC380V.

  • Sirkuit kontrol Tipe G untuk operasi DC24V.

  • Sirkuit kontrol Tipe A/B untuk AC24V, AC110V, dan AC220V.

  • Sirkuit kontrol tiga fasa Tipe H untuk AC380V.

  • IP67 sebagai standar, dengan IP68 opsional.

  • Rentang suhu ambien yang disebutkan adalah -25°C hingga +55°C.

  • Antarmuka pemasangan langsung ISO 5211 F05/F07.

  • Pilihan poros penggerak 9×9, 11×11, dan 14×14 mm.

  • Dua konektor kabel tahan cuaca G1/2 untuk pengkabelan daya dan sinyal.

  • Pemanas anti-kondensasi opsional, indikator kubah, dan operasi manual.

Spesifikasi Utama

Parameter Spesifikasi DCL-K10
Waktu/torsi pembukaan cepat 25 Nm/2 dtk; 50 Nm/4 dtk; 80 Nm/8 dtk
Dasar waktu operasi Langkah penuh 0–90°
Sudut perjalanan Dapat disesuaikan 0–90°
Catu daya DC24V, AC24V, AC110V, AC220V, AC380V
Daya motor 25 W untuk versi DC dan AC utama; 15 W untuk AC380V
Sirkuit kontrol DC24V: Tipe G; AC fasa tunggal: Tipe A/B; AC380V: Tipe H
Rating selungkup Standar IP67; IP68 opsional
Suhu ambien -25°C hingga +55°C
Berat total Sekitar 4,5 kg
Orientasi pemasangan 360°
Lubang kabel Dua konektor kabel tahan cuaca G1/2
Flensa pemasangan ISO 5211 F05/F07
Poros penggerak 9×9, 11×11, atau 14×14 mm
Tinggi batang yang diizinkan ≤19 mm
Fungsi opsional Pemanas anti-kondensasi, indikator kubah, operasi manual

Deskripsi Produk

DCL-K10 adalah aktuator listrik pembukaan cepat untuk katup seperempat putaran yang kompatibel dan peralatan otomatis yang memerlukan waktu operasi singkat. Tersedia tiga konfigurasi torsi dan kecepatan: 25 N·m pada 2 detik, 50 N·m pada 4 detik, atau 80 N·m pada 8 detik, masing-masing diukur selama langkah 90°.

Sesuaikan Kecepatan Operasi dengan Kebutuhan Torsi

Kapasitas torsi tergantung pada waktu operasi yang dipilih. Konfigurasi dua detik memberikan 25 N·m; konfigurasi 80 N·m memerlukan 8 detik. Pilih konfigurasi berdasarkan torsi operasi maksimum katup dan waktu perjalanan yang diperlukan daripada menggabungkan torsi tertinggi dengan waktu tersingkat.

Opsi Catu Daya dan Kontrol

Pasokan yang tersedia meliputi 24V DC, 24V AC, 110V AC, 220V AC, dan 380V AC. Sirkuit kontrol tergantung pada pasokan yang dipilih:

  • Tipe G: 24V DC.

  • Tipe A/B: 24V, 110V, atau 220V AC fasa tunggal.

  • Tipe H: 380V AC tiga fasa.

Konfirmasikan pengkabelan dan sinyal status yang diperlukan untuk sirkuit yang dipilih sebelum pemasangan.

Spesifikasi Pemasangan dan Lingkungan

DCL-K10 menyediakan perjalanan 0–90° yang dapat disesuaikan dan antarmuka pemasangan langsung ISO 5211 F05/F07. Poros penggerak yang tersedia meliputi 9 × 9, 11 × 11, 14 × 14, dan 17 × 17 mm, dengan tinggi batang katup yang diizinkan hingga 19 mm.

Selungkupnya adalah IP67 sebagai standar, dengan IP68 opsional, dan rentang suhu ambien yang ditentukan adalah −25°C hingga +55°C. Dua konektor kabel tahan cuaca G1/2 menyediakan jalur terpisah untuk pengkabelan daya dan sinyal.

Batas Aplikasi

Rentang pembukaan cepat tidak cocok untuk aplikasi yang memerlukan penguncian mandiri aktuator, termasuk tugas katup kupu-kupu di mana penguncian mandiri diperlukan. Konfirmasikan apakah torsi proses dapat membalikkan katup sebelum memilih konfigurasi ini.

Pemilihan akhir harus memverifikasi torsi, waktu operasi, persyaratan penguncian mandiri, dimensi pemasangan, dan kondisi lokasi. Perjalanan cepat saja tidak menetapkan kesesuaian untuk layanan penutupan darurat.
