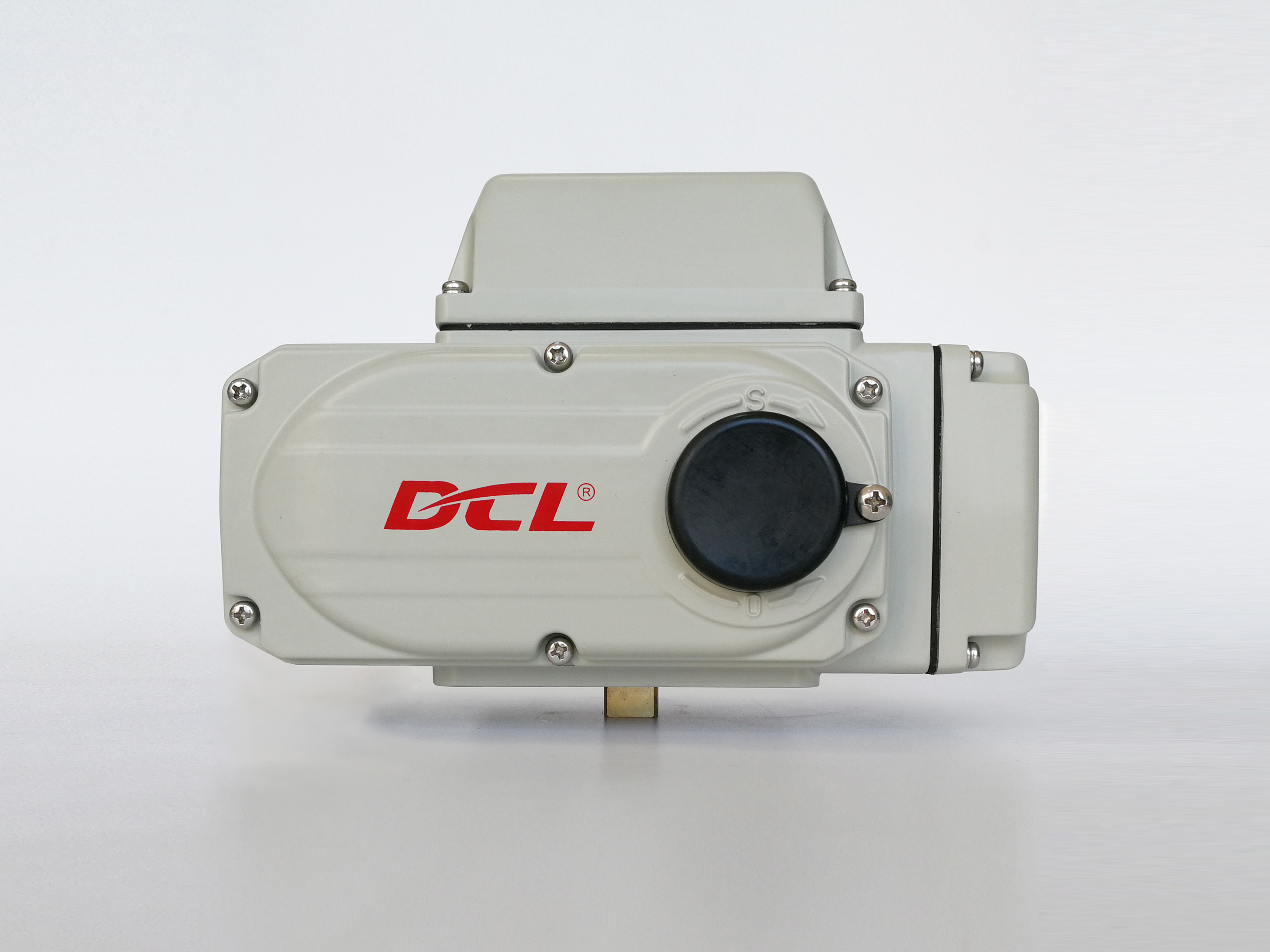

IP67 Aktuator Listrik Pembuka Cepat 2 8 s 25 80 Nm

  • IP67 Quick-Opening Electric Actuator 2–8 s 25–80 Nm
Tempat asal WUHAN, CINA
Nama merek DCL
Sertifikasi CE/ROHS/CSA/IP67
Nomor model DCL-K40
Kuantitas min Order 1 buah
Kemasan rincian Karton/Palet
Waktu pengiriman 7 Hari Kerja
Syarat-syarat pembayaran D/P,T/T,Western Union,
Menyediakan kemampuan 5000 buah/bulan
Detail produk
Nama Aktuator Listrik Terbuka dan Tutup Cepat Catu daya 24VAC/110VAV/220VAC/380VAC/24VDC
jenis Aktuator kecepatan cepat Operasi 1/4 Operasi Turn
Tingkat Perlindungan IP67 Kehidupan Lebih dari 10.000 kali siklus hidup
Menyoroti

IP67 aktuator listrik dengan pembukaan cepat

,

Pemicu listrik 25 ∼ 80 Nm torsi

,

Aktuator cepat terbuka 2 ∼ 8 detik
Tinggalkan pesan
Deskripsi Produk

Fitur Produk DCL-K10

  • Tersedia dalam konfigurasi 25 Nm/2 dtk, 50 Nm/4 dtk, dan 80 Nm/8 dtk.

  • Perjalanan yang dapat disesuaikan 0–90°; waktu operasi didasarkan pada langkah penuh 90°.

  • Mendukung DC24V, AC24V, AC110V, AC220V, dan AC380V.

  • Sirkuit kontrol Tipe G untuk operasi DC24V.

  • Sirkuit kontrol Tipe A/B untuk AC24V, AC110V, dan AC220V.

  • Sirkuit kontrol tiga fasa Tipe H untuk AC380V.

  • IP67 sebagai standar, dengan IP68 opsional.

  • Rentang suhu ambien yang disebutkan adalah -25°C hingga +55°C.

  • Antarmuka pemasangan langsung ISO 5211 F05/F07.

  • Pilihan poros penggerak 9×9, 11×11, dan 14×14 mm.

  • Dua konektor kabel tahan cuaca G1/2 untuk pengkabelan daya dan sinyal.

  • Pemanas anti-kondensasi, indikator kubah, dan operasi manual opsional.

Spesifikasi Utama

Parameter Spesifikasi DCL-K10
Waktu/torsi pembukaan cepat 25 Nm/2 dtk; 50 Nm/4 dtk; 80 Nm/8 dtk
Dasar waktu operasi Langkah penuh 0–90°
Sudut perjalanan Dapat disesuaikan 0–90°
Catu daya DC24V, AC24V, AC110V, AC220V, AC380V
Daya motor 25 W untuk versi DC dan AC utama; 15 W untuk AC380V
Sirkuit kontrol DC24V: Tipe G; AC fasa tunggal: Tipe A/B; AC380V: Tipe H
Peringkat selungkup Standar IP67; IP68 opsional
Suhu ambien -25°C hingga +55°C
Berat total Sekitar 4,5 kg
Orientasi pemasangan 360°
Lubang kabel Dua konektor kabel tahan cuaca G1/2
Flensa pemasangan ISO 5211 F05/F07
Poros penggerak 9×9, 11×11, atau 14×14 mm
Tinggi batang yang diizinkan ≤19 mm
Fungsi opsional Pemanas anti-kondensasi, indikator kubah, operasi manual

Deskripsi Produk

DCL-K10 adalah aktuator listrik pembukaan cepat untuk katup seperempat putaran kecil dan peralatan otomatis yang memerlukan waktu respons singkat yang terdefinisi. Konfigurasi yang tersedia memberikan langkah penuh 90° pada 25 Nm dalam dua detik, 50 Nm dalam empat detik, atau 80 Nm dalam delapan detik.

Pilihan catu daya termasuk DC24V, AC24V, AC110V, AC220V, dan AC380V. Sirkuit kontrol bergantung pada catu daya: Tipe G digunakan untuk DC24V, Tipe A/B untuk versi AC fasa tunggal yang terdaftar, dan Tipe H untuk operasi tiga fasa AC380V.

Aktuator memiliki perjalanan yang dapat disesuaikan 0–90° dan antarmuka pemasangan langsung ISO 5211 F05/F07. IP67 adalah standar, IP68 adalah opsional, dan rentang suhu ambien yang disebutkan adalah -25°C hingga +55°C. Dua konektor kabel tahan cuaca G1/2 memisahkan pengkabelan daya dan sinyal.

Torsi yang tersedia berhubungan langsung dengan waktu operasi. Versi dua detik memberikan 25 Nm dan tidak boleh digambarkan sebagai aktuator 80 Nm dua detik. Konfigurasi yang benar harus dipilih sesuai dengan torsi operasi maksimum katup dan waktu respons yang diperlukan.

Dokumentasi produk menyatakan bahwa rentang pembukaan cepat tidak cocok untuk katup kupu-kupu atau katup lain yang memerlukan aktuator pengunci mandiri. Sebelum memilih, insinyur harus mengonfirmasi bahwa torsi proses tidak dapat memundurkan katup dan memverifikasi flensa pemasangan, poros penggerak, dan tinggi batang katup.
