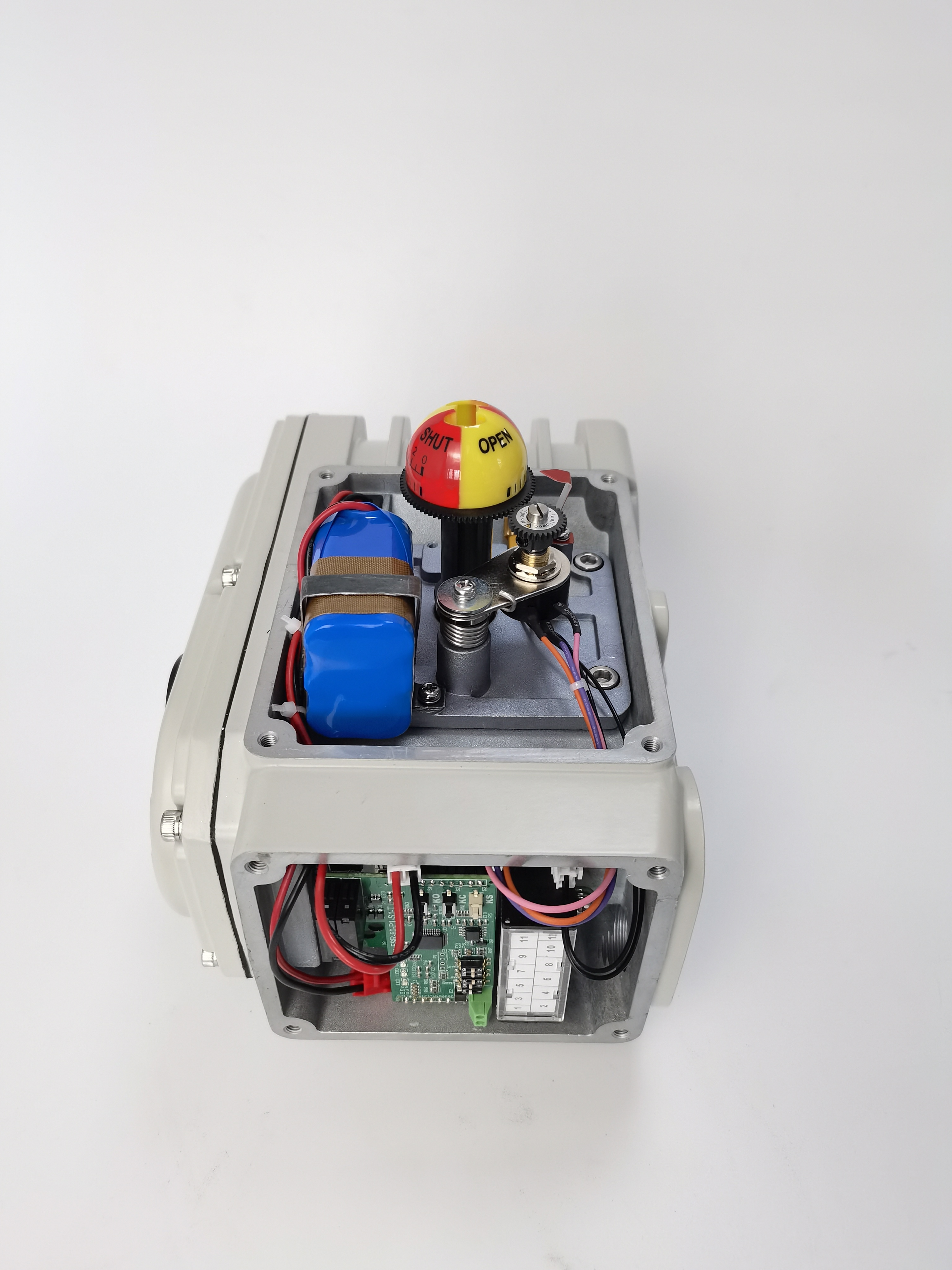

CSA fail-safe Electric Actuator DC24V 100 Nm IP67

  • CSA Fail-Safe Electric Actuator DC24V 100 Nm IP67
  • CSA Fail-Safe Electric Actuator DC24V 100 Nm IP67
Tempat asal WUHAN, CINA
Nama merek DCL
Sertifikasi CE/ROHS/CSA/IP67
Nomor model Semua seri umum DCL
Kuantitas min Order 1 buah
Kemasan rincian Karton/Palet
Waktu pengiriman 7 Hari Kerja
Syarat-syarat pembayaran D/P,T/T,Western Union,
Menyediakan kemampuan 5000 buah/bulan
Detail produk
Nama Produk aktuator listrik giliran kuartal Bersertifikat CSA
Sudut pemasangan 360° Berat Total 1.2kg hingga 20kg
Tenaga Motorik 6W hingga 140W Fitur Bukti Cuaca
Menyoroti

CSA aktuator listrik DC24V 100 Nm

,

Akturator perempat putaran IP67 tahan air

,

Aktuator listrik yang aman dengan garansi
Tinggalkan pesan
Deskripsi Produk
Fitur produk DCL-10
  • Sumber daya DC24V dengan modul penyimpanan energi superkondensator.
  • output standar 100 Nm dengan waktu operasi 30 detik.
  • torsi maksimum 130 Nm.
  • Konfigurasi operasi opsional 15 s/50 Nm.
  • Mengemudi katup ke posisi terbuka, tertutup atau saat ini setelah kehilangan daya.
  • Energi yang tersimpan mendukung setidaknya empat operasi penuh.
  • Otomatis kembali ke mode operasi normal ketika daya eksternal dipulihkan.
  • Tersedia dengan kontrol on-off atau 4×20 mA modulasi fail-safe.
  • Opsional komunikasi 210 VDC, 1 5 VDC dan Modbus RTU.
  • 1 kV perlindungan tegangan tinggi dan antarmuka anti-EFT 4 kV.
  • IP67 sebagai standar, dengan IP68 opsional; kisaran lingkungan -25°C sampai +55°C.
  • Perjalanan 0 ′ 90 ° yang dapat disesuaikan dan ISO 5211 F05/F07 pemasangan langsung.
Deskripsi Produk

DCL-10 fail-safe electric actuator dirancang untuk proses industri di mana katup harus bergerak ke posisi keamanan yang ditentukan setelah kehilangan daya eksternal.Aktuator beroperasi dari DC24V dan mengisi superkondensator internal selama operasi normal.

Ketika sirkuit kontrol mendeteksi kehilangan daya eksternal, energi yang tersimpan mendorong katup ke posisi yang telah ditetapkan sepenuhnya terbuka, sepenuhnya tertutup atau saat ini.Dokumentasi menentukan energi yang tersimpan cukup untuk setidaknya empat operasi full-strokeKetika daya kembali, aktuator secara otomatis keluar dari mode failsafe dan melanjutkan operasi normal.

Konfigurasi standar memberikan torsi keluaran 100 Nm dengan waktu operasi 30 detik dan torsi maksimum terdaftar 130 Nm. Konfigurasi 15 detik/50 Nm juga tersedia.Klep bola yang dapat disesuaikan dengan perjalanan 0 ′ 90 ° dan dukungan pemasangan ISO 5211 F05/F07 yang kompatibel, katup kupu-kupu dan katup seperempat putaran lainnya.

Konfigurasi on-off dan modulating tersedia. Versi modulating mendukung input dan output 4?? 20 mA, dengan opsional 2?? 10 VDC, 1?? 5 VDC dan Modbus RTU. IP67 standar, IP68 opsional,dan kisaran suhu lingkungan yang dinyatakan adalah -25°C sampai +55°C.

Desain ini menggunakan superkondensator untuk menggerakkan motor dan bukan pemicu spring-return mekanik.torsi katup dan urutan kontrol harus dikonfirmasi sebelum memesan.

Spesifikasi Utama

Parameter DCL-10 Konfigurasi aman gagal
Waktu standar/torsi 30 s / 100 Nm
Torsi maksimum 130 Nm
Waktu/torsi opsional 15 s / 50 Nm
Pasokan listrik yang aman dari kegagalan DC24V
Penyimpanan energi Superkondensator
Kapasitas operasi yang tersimpan ≥ 4 operasi full-stroke
Posisi keamanan Posisi terbuka sepenuhnya, tertutup sepenuhnya atau saat ini
Sudut perjalanan Disesuaikan 0 ′ 90 °
Sinyal masukan Passive switching; 4?? 20 mA, opsional 2?? 10 VDC atau 1?? 5 VDC
Sinyal output Kontak terbuka/tutup pasif; 4 ∼ 20 mA, sinyal tegangan opsional
Komunikasi Modbus RTU
Peringkat kandang Standar IP67; IP68 opsional
Suhu lingkungan -25°C sampai +55°C
Perlindungan tegangan tinggi 1 kV
antarmuka anti-EFT 4 kV
Antarmuka pemasangan ISO 5211 F05/F07
Drive persegi 9×9, 11×11, 14×14 atau 17×17 mm
Tinggi batang yang diizinkan ≤ 19 mm
Berat aktuator dasar Sekitar 4,5 kg
Jenis aktuator Klep Kupu-kupu ((≤PN1.0MPa) Klep bola ((≤PN1.6MPa) Valve ventilasi ((≤PN0,1MPa)
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50 ~ 65 DN40 DN50 ~ 80
DCL-10 DN80 ~ 100 DN50 ~ 65 DN100~200
DCL-20 DN125 ~ 150 DN80 ~ 100 DN250 ~ 300
DCL-40 DN200 DN125 DN350 ~ 450
DCL-60 DN250 DN150 DN500 ~ 600
DCL-100 DN300 DN200 DN700 ~ 800
DCL-200 DN350 ~ 400 DN250 DN900
DCL-300 DN450 ~ 600 DN300 ~ 350 DN1000 ~ 1200
CSA fail-safe Electric Actuator DC24V 100 Nm IP67 CSA fail-safe Electric Actuator DC24V 100 Nm IP67
