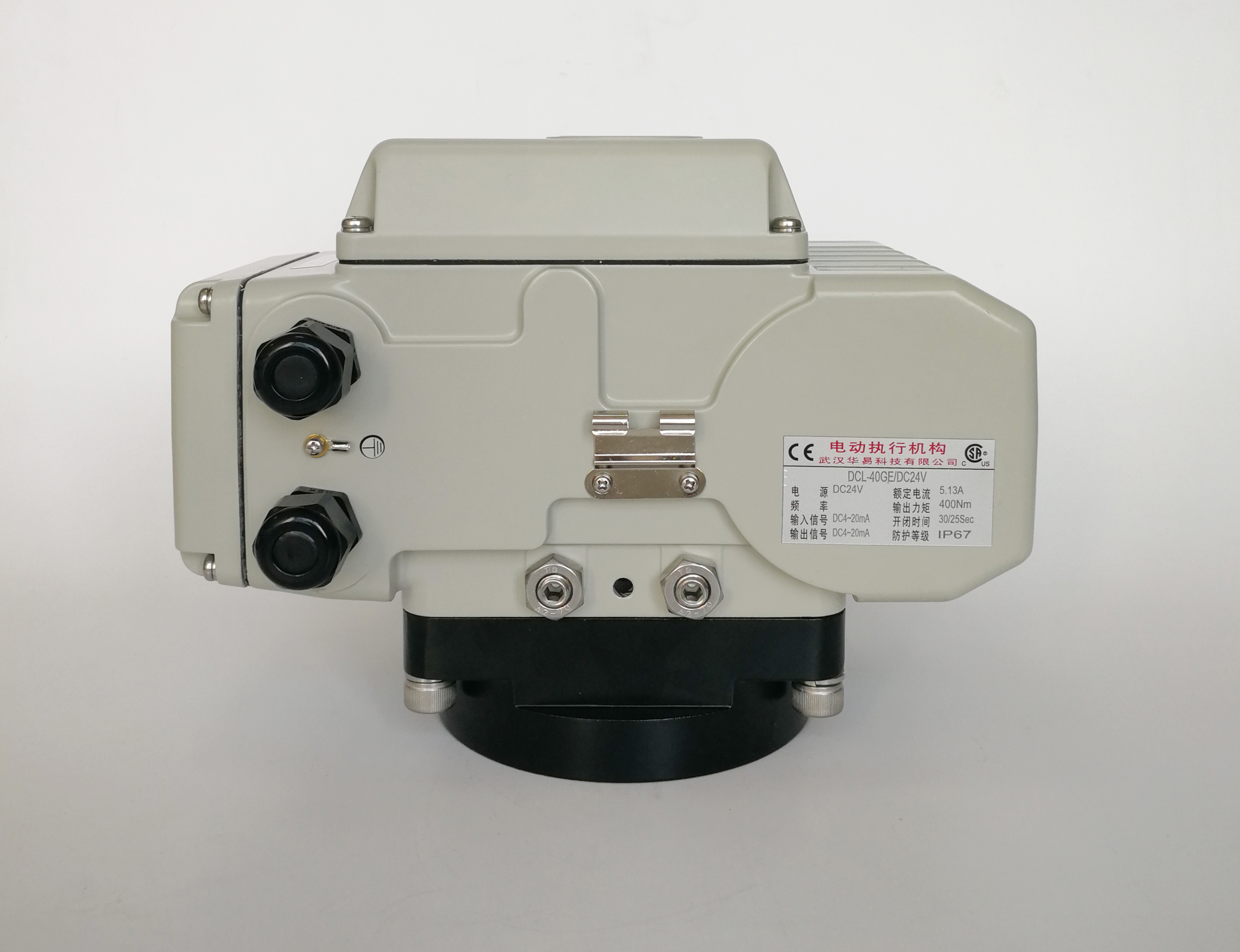

Aktuator Listrik Tanpa Sikat Putar Seperempat DC24V Modulasi IP67 CE

  • IP67 CE Modulating DC24V Brushless Quarter Turn Electric Actuator
Tempat asal WUHAN, CINA
Nama merek DCL
Sertifikasi CE/ROHS/CSA/IP67
Nomor model DCL-10GE/40GE
Kuantitas min Order 1 buah
Kemasan rincian Karton/Palet
Waktu pengiriman 7 hari kerja
Syarat-syarat pembayaran D/P,T/T,Western Union,
Menyediakan kemampuan 5000 buah/bulan
Detail produk
Waktu aksi 15s/30s Torsi Keluaran 0 ~ 600nm
Sinyal masukan 4-20madc Sinyal Keluaran 4-20madc
Catu daya 24Vdc Sudut pemasangan 360°
Tenaga motorik 30W/70W Berat Total 4.5kg/9.5kg
suhu lingkungan -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Tingkat Perlindungan IP67 NEMA4/4X
Menyoroti

IP67 Waterproof Electric Actuator

,

DC24V tanpa sikat seperempat putaran aktuator

,

Aktuator modulasi bersertifikat CE
Tinggalkan pesan
Deskripsi Produk
Aktuator Listrik Putar Kuartal Tanpa Sikat DC Modulasi

DCL-10GE 40GE dimensi dan parameter.pdf

Fitur
  • Torsi dapat diatur secara presisi dalam rentang tertentu
  • Motor tanpa sikat DC tugas berat, kenaikan suhu rendah, umur lebih panjang, memberikan torsi start tinggi dan gaya inersia yang sangat kecil
  • Kontrol uji torsi dan perlindungan torsi berlebih berdasarkan arus
  • Pengontrol servo proporsional paket resin plastik pintar ringkas terpasang
  • Enklosur paduan aluminium kokoh IP 67, perlindungan terhadap debu dan air
  • Pengoperasian Manual
  • Pemasangan langsung ISO5211
  • Standar UL/Terdaftar CSA/Ditandai CE/Sesuai RoHS 3
Deskripsi

DCL-10GE/40GE ditenagai oleh 24VDC dan dikontrol secara proporsional oleh sinyal input 4-20mA atau 2-10V. Motor tanpa sikat DC terintegrasi menawarkan keuntungan signifikan untuk aplikasi aktuator. Berkat rotor magnet permanennya, kenaikan suhu motor 20°C lebih rendah daripada motor AC standar, memastikan pembangkitan panas minimal bahkan selama start-up yang sering. Dirancang dengan torsi start-up tinggi dan kapasitas beban berlebih yang kuat, aktuator dapat menahan hingga 1.200 operasi per jam.

Selanjutnya, motor tanpa sikat DC beroperasi tanpa gesekan mekanis dan memiliki pengereman elektromagnetik terbalik. Untuk meningkatkan akurasi posisi (dengan margin kesalahan kurang dari ±1%) dan mengurangi getaran, motor secara otomatis melambat saat mendekati titik setel target.

Jika terjadi katup macet yang membutuhkan torsi lebih tinggi dari normal, aktuator seri GE menggunakan fungsi pemulihan cerdas: ia akan secara otomatis berputar sedikit ke belakang, lalu berputar maju dengan kecepatan lebih rendah dan torsi lebih tinggi untuk melewati hambatan hingga katup bergerak lancar pada kecepatan operasional normal.

Parameter Kinerja
Tipe DCL-10GE DCL-40GE

DC24V±10% DC24V±10%
Daya Motor 30W 70W
Arus Maksimum 3.3A 1.8A 8.9A 6.6A
Waktu Aksi 15S 30S 15S 30S
Torsi Output 0～100Nm Opsional 100～400Nm Opsional 100～600Nm Opsional
Berat Total 4.5kg 9.5kg
Sinyal Input 4～20mADC
Sinyal Output 4～20mADC
Kesalahan Dasar tidak lebih dari ±1%
Kesalahan Bolak-balik Tidak lebih dari 1%
Ruang Mati 0.5~5.0% dapat disesuaikan
Karakteristik Peredaman 0 kali
Kesalahan Berulang pada Aktuator ≤1%
Sudut Putar 0～900 Dapat disesuaikan
Resistansi Isolasi 100MΩ/250VDC
Kelas Tegangan Tahan 500VAC 1 menit
Kelas Perlindungan IP67
Sudut Pemasangan 3600 pada sudut manapun
Antarmuka Listrik Dua Konektor Kabel Tahan Air G1/2, satu untuk jalur daya dan satu untuk jalur sinyal
Suhu Lingkungan -25～+55℃
Fungsi Opsional Pemanas/Sakelar kontak pasif/Indikator Kubah
