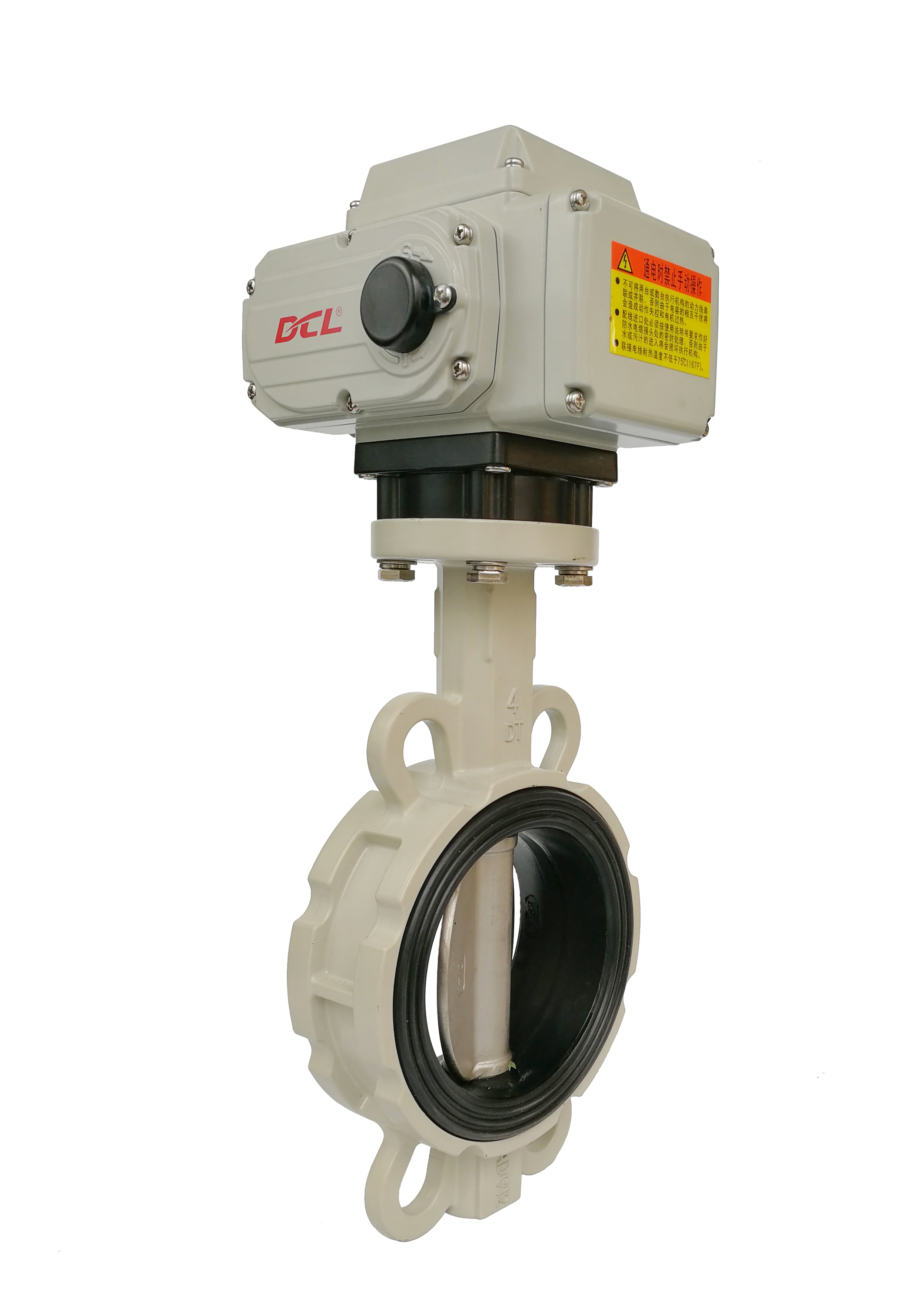

Aktuator Katup Kupu-Kupu HVAC DC24V 400Nm Putaran 1/4 Kompak

  • Compact 1/4 Turn 400Nm DC24V HVAC Butterfly Valve Actuator
Tempat asal WUHAN, CINA
Nama merek DCL
Sertifikasi CE/ROHS/CSA/IP67
Nomor model DCL-05H/10H/20H/40H/60H/100H/160H/250H
Kuantitas min Order 1 buah
Kemasan rincian Karton/Pallet
Waktu pengiriman 7 hari kerja
Syarat-syarat pembayaran D/P,T/T,Western Union,MoneyGram
Menyediakan kemampuan 2000pcs/bulan

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama 3 Aktuator Fase Sudut pemasangan 360°
Berat keseluruhan 2.5kg hingga 20kg Catu daya 380VAC/400VAC/415VAC
Operasi 1/4 Operasi Turn Jenis Aktuator Turn Quarter
Tinggalkan pesan
Deskripsi Produk
Aktuator 3 fase yang didukung oleh AC 3 fase dengan saklar kontak pasif untuk posisi katup
Deskripsi

DCL kompak aktuator listrik banyak digunakan dalam aplikasi HVAC, terutama dengan klep kupu-kupu.Aktuator ini memainkan peran penting dalam mengatur suhu dalam ruangan, aliran udara unit penanganan udara, aliran air dingin dan air panas, drainase kondensat, dan keseimbangan hidrolik secara keseluruhan.

The DCL H-type control circuit combined with a three-phase AC motor is specifically designed for actuators powered by 380 VAC or 440 VAC at 50/60 Hz—power supplies commonly found in heavy-duty industrial environments such as power plants and steel millsMirip dengan aktuator satu fase, ketika sinyal kontrol tegangan terus menerus diterapkan, motor menggerakkan kereta gigi yang kokoh, seluruh logam yang memutar poros keluaran melalui 90 °.Perjalanan dikendalikan dengan tepat oleh kamera internal yang mengaktifkan switch batas, secara otomatis menghentikan motor dan memberikan sinyal kontak kering pada posisi terbuka penuh.mengembalikan aktuator ke posisi tertutup.

Aktuator mudah dipasang dan sepenuhnya sesuai dengan standar ISO 5211 pemasangan multi-flange, menampilkan drive output ganda persegi untuk kopling katup yang andal.

Spesifikasi:
Jenis aktuator Klep Kupu-kupu ((≤PN1.0MPa) Klep bola ((≤PN1.6MPa) Valve ventilasi ((≤PN0,1MPa)
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50 ~ 65 DN40 DN50 ~ 80
DCL-10 DN80 ~ 100 DN50 ~ 65 DN100~200
DCL-20 DN125 ~ 150 DN80 ~ 100 DN250 ~ 300
DCL-40 DN200 DN125 DN350 ~ 450
DCL-60 DN250 DN150 DN500 ~ 600
DCL-100 DN300 DN200 DN700 ~ 800
DCL-160 DN350 ~ 400 DN250 DN900
DCL-250 DN450 ~ 600 DN300 ~ 350 DN1000 ~ 1200
Jenis aktuator Waktu standar/Torque Waktu/Torsi opsional Sudut berputar ((Max.range) Total Berat Sumber Daya Sirkuit kontrol yang dipilih
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0 ~ 90° disesuaikan 1.2kg DC24V/AC24V AV110V/AC220V Jenis A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0 ~ 360° disesuaikan 2.5kg DC24V/AC24V AV110V/AC220V/AC380V Jenis A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0 ~ 360° disesuaikan 4.5kg DC24V/AC24V AV110V/AC220V/AC380V Jenis A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0 ~ 90° disesuaikan 9kg DC24V/AC24V AV110V/AC220V/AC380V Jenis A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm
10kg
DCL-100 30S/1000Nm 15S/500Nm 0 ~ 90° disesuaikan 19kg AV110V/AC220V/AC380V Jenis A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19.5kg
DCL-250 75S/2500Nm
20kg
Parameter Kinerja Daftar tipe penyesuaian ((Tipe E)
DCL-MZZ 18Nm
3r 1.2kg DC24V Tipe MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0 ~ 90° disesuaikan 4.5kg DC24V ± 10% Tipe GE
DCL-40GE 30S/100 ~ 600Nm 15S/100 ~ 400Nm 9.5kg
Fitur
  • Operasi 1/4 putaran dengan penguncian otomatis
  • Tipe modulasi tersedia dengan sistem penentuan posisi listrik
  • Ventil bola otomatis dan katup kupu-kupu untuk menyesuaikan atau memotong aliran
  • Motor isolasi kelas F
  • Motor tugas berat dengan perlindungan overload termal/tingkat tugas 80%
  • Lebih dari 10000 kali siklus hidup jangkauan penuh dengan beban nominal penuh
  • Ketahanan terhadap suhu yang sangat rendah dan tinggi dan lingkungan kelembaban tinggi
  • Dua saklar batas bantu untuk mengkonfirmasi posisi katup
  • Pengendali manual standar
  • Kebutuhan darurat lokal power off tombol opsional
  • Mengunci sendiri semua peralatan logam dengan perawatan nitriding lunak, tidak perlu rem tambahan
  • Daftar CSA/sesuai UL/menandai CE/diuji RoHS 3.0
